Hur man storleksanpassar en DC Combiner Box för ditt solpanelssystem

Har du någonsin undrat om ditt solpanelssystem fungerar så effektivt och säkert som det borde vara? Som solsystemägare eller installatör har du förmodligen fokuserat på panelerna och växelriktarna. Men det finns en kritisk komponent som ofta inte får rampljuset den förtjänar:DC kombinerarlåda. Den här obesjungna hjälten i din PV-array hanterar det komplexa strömflödet från dina paneler, och säkerställer att allt går smidigt och skyddat. Att välja fel kan leda till energiförluster, säkerhetsrisker och frustrerande driftstopp. PåSoutya, vi förstår dessa smärtpunkter på nära håll. Genom år av ingenjörs- och fälterfarenhet har vi sett hur en rätt storlekDC-kombinationslådautgör den robusta ryggraden i en pålitlig solcellsanläggning. Den här guiden kommer att gå igenom, på ett professionellt men enkelt sätt, exakt hur du ska dimensionera denna avgörande komponent för dina specifika behov.

Exakt vad är en DC Combiner Box och varför spelar storleken någon roll?

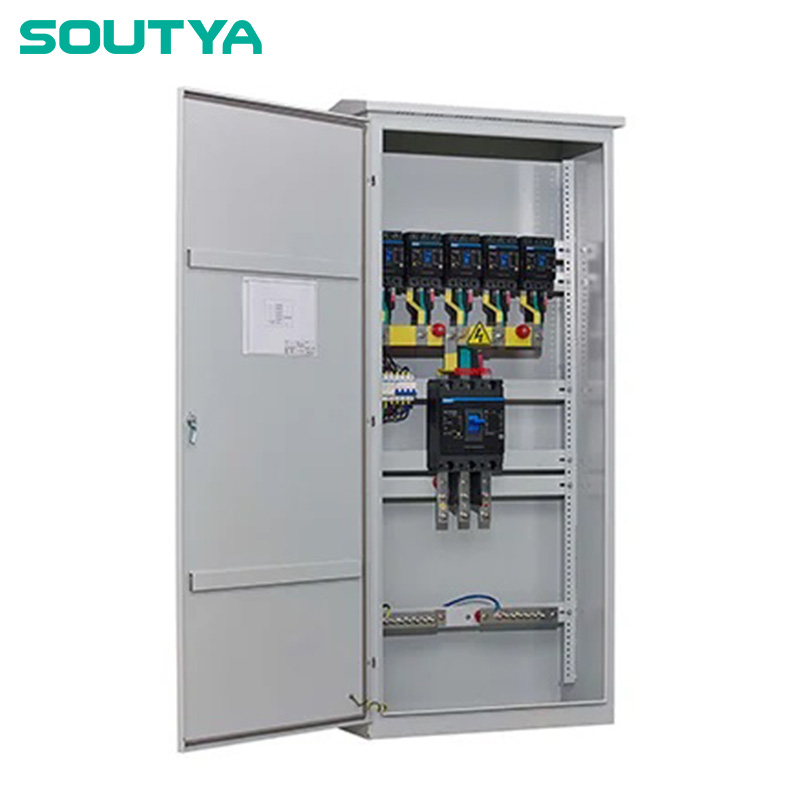

Låt oss börja med grunderna. ADC-kombinationslådaär en kapsling monterad mellan dina solpaneler och växelriktaren. Dess primära uppgift är att konsolidera uteffekten från flera solcellssträngar (grupper av paneler kopplade i serie) till ett enda par ledare som matar växelriktaren. Men det gör så mycket mer. Den innehåller kritiska skyddsanordningar som säkringar eller strömbrytare för varje sträng, vilket skyddar mot farliga backströmmar och överbelastningar. Den tillhandahåller också en central, säker punkt för systemövervakning, underhåll och frånkoppling.

Så varför är storleken så kritisk? En underdimensionerad kombilåda kan överhettas, lösa ut skyddsanordningar i onödan eller till och med bli en brandrisk. En överdimensionerad låda, även om den är säker, betyder att du har spenderat pengar på kapacitet du inte behöver och tagit upp mer plats än nödvändigt. Rätt dimensionering ger den perfekta balansen mellan säkerhet, prestanda och kostnadseffektivitet. Det säkerställer dinDC-kombinationsboxarkan hantera den maximala elektriska ström och spänning som din array producerar, både under normala och extrema förhållanden.

Vilka viktiga elektriska parametrar måste du beräkna först?

Innan du ens tittar på produktkataloger måste du samla in grundläggande data från din paneluppsättningsdesign. Det här är inte så skrämmande som det låter. Du kommer i första hand att arbeta med fyra nyckelparametrar: Maximal Power Current (Imp), Kortslutningsström (Isc), Open Circuit Voltage (Voc) och Maximal System Voltage. Dessa värden finns på databladet för dina solpaneler och påverkas av din lokala temperatur.

• Strängström:Detta bestämmer strömstyrkan som behövs för ingångssäkringarna/brytarna och de interna samlingsskenorna. Nyckelvärdet här ärKortslutningsström (Isc)av en enda panel. Du tillämpar då säkerhetsfaktorer.

• Strängspänning:Detta bestämmer den spänning som krävs för lådans komponenter. Det kritiska värdet ärÖppen kretsspänning (Voc)av en enda panel, justerad för den kallaste förväntade temperaturen på din plats. Du multiplicerar den justerade panelen Voc med antalet paneler i en enda seriesträng.

Låt oss förenkla detta med ett praktiskt exempel. Anta att vi använder 400W paneler med följande specifikationer:

• Isc = 10,5 A

• Vo = 40,5 V

• Temperaturkoefficient för Voc = -0,3%/°C

Tänk nu på en plats där den lägsta registrerade temperaturen är -10°C, och vi har 12 paneler per sträng. Beräkningen skulle se ut så här:

Tabell 1: Beräkningsexempel för nyckel elektrisk parameter

Dessa beräknade värden – ungefär 537V och 10,5A per sträng – är grunden för att välja dinDC-kombinationslåda.

Hur väljer du rätt Soutya DC Combiner Box-modell?

När du har dina elektriska kärnparametrar är nästa steg att matcha dem med en kompatibel kombinerarbox. Det är härSoutyaprodukterna lyser och erbjuder tydliga, robusta specifikationer designade för verkliga tillämpningar. Du måste överväga flera boxspecifikationer.

• Maximalt antal inmatningssträngar:Hur många separata strängar behöver du kombinera? Våra lådor kommer i 4-i-1, 6-i-1, 8-i-1, 10-i-1 och ännu större konfigurationer.

• Maximal systemspänning (VDC):Detta måste överstiga dinJusterad String Vocberäknat i tabell 1. För vårt exempel på 537V skulle en 600V eller 1000V klassad låda vara lämplig, med 1000V som ger mer utrymme för framtida expansion.

• Nominell strängingångsström (A):Säkrings- eller brytarvärde per sträng. Det måste vara minst 156 % av strängens Isc (enligt NEC-riktlinjer). För vår 10,5A Isc: 10,5A * 1,56 =16,38A. Du skulle välja nästa standardstorlek upp, vanligtvis en20Asäkring.

• Huvudutgångsströmvärde (A):Märkningen av huvudutgångsbrytaren eller säkringen. Detta är baserat påsumman av alla strängingångsströmmarmultiplicerat med en säkerhets- och mångfaldsfaktor.

Låt oss säga att vårt exempelprojekt har 6 identiska strängar. Så här väljer vi enSoutyamodell:

Tabell 2: Val av Soutya Combiner Box Guide (exempel: SY-COM-6S)

Som du kan seSoutyaSY-COM-6S-modellen uppfyller inte bara utan överträffar vårt exempelsystems krav, vilket ger viktiga säkerhetsmarginaler och värdefulla tillvalsfunktioner. VårDC-kombinationsboxarär byggda med denna filosofi: ge utrymme för tillförlitlighet och alternativ för insikt.

Vilka är de vanliga frågorna om DC Combiner Boxes?

Att navigera i detaljerna kan väcka många frågor. Här är tre av de vanligaste vi stöter påSoutya.

FAQ 1: Kan jag ansluta strängar med olika antal paneler eller olika panelmärken till samma DC-kombinationsbox?
Det är tekniskt möjligt men rekommenderas i allmänhet inte om inte boxen är speciellt utformad för det. Det primära problemet är spänningsfel. Strängar med olika spänningar (på grund av olika panelantal eller specifikationer) kommer att försöka utjämnas när de kombineras, vilket leder till en förlust av uteffekt och potentiell stress på den lägre spänningssträngen. För optimal prestanda, alla strängar anslutna till en standardDC-kombinationslådabör vara identisk i panelmodell, kvantitet och orientering.

FAQ 2: Behöver jag alltid en säkring för varje sträng i min combinerbox?
Inte alltid. National Electrical Code (NEC) utgör ett viktigt undantag. Om du bara har två strängar parallellt behöver du vanligtvis inte strängsäkringar eftersom den maximalt möjliga backströmmen från en frisk sträng till en defekt sträng sannolikt inte kommer att överskrida den defekta strängens ampacitet. Men om du har tre eller fler strängar parallellt, är säkringar eller brytare för varje sträng detobligatoriskför att skydda mot överdriven omvänd ström. Alla standardSoutyaKombinationsboxar kommer förkonfigurerade med det skydd som krävs per sträng för full överensstämmelse och säkerhet.

FAQ 3: Hur viktig är IP-klassificeringen (Ingress Protection) för en kombinationsbox, och vad ska jag leta efter?
Extremt viktigt. DeDC-kombinationslådainstalleras utomhus, utsätts för regn, damm och eventuellt snö. En dålig tätning kan leda till att fukt tränger in, vilket kan orsaka korrosion, kortslutningar och systemfel. För de flesta utomhusapplikationer, ett lägsta betyg påIP65rekommenderas. Denna klassificering garanterar fullständigt skydd mot damm och skydd mot lågtrycksvattenstrålar från alla håll.Soutyakapslingar är vanligtvis klassadeIP65eller högre, vilket säkerställer långvarig hållbarhet i tuffa miljöförhållanden.

Hur påverkar fysiska och miljömässiga faktorer ditt val?

De elektriska specifikationerna är halva historien. Var och hur du monterar lådan är lika avgörande. Tänk på höljesmaterialet - dielektrisk plast är kostnadseffektiv och korrosionssäker, medan metall (som pulverlackerad aluminium) erbjuder överlägsen mekanisk styrka och värmeavledning. Den fysiska storleken måste rymma alla komponenter med rätt trådböjningsutrymme. Röringångsplatserna bör matcha din ledningsplan.

Miljön är nyckeln. Kustområden kräver hög korrosionsbeständighet. Områden med hög blixtaktivitet gör en inbyggd högkapacitets överspänningsskyddsanordning (SPD) oförhandlingsbar. För varma klimat, se till att lådans temperaturklassificering och minskningen av dess komponenter (som säkringar) är tillräckliga. PåSoutya, vi konstruerar vårDC-kombinationsboxarmed dessa globala utmaningar i åtanke, genom att använda material och design som klarar tidens test och element.

Är du redo att bygga ett säkrare och mer effektivt solsystem?

Dimensionera dinDC-kombinationslådakorrekt är inte bara en teknisk box-tick-övning; det är en investering i säkerheten, effektiviteten och livslängden för hela din solenergiinvestering. Genom att metodiskt beräkna dina strängparametrar och matcha dem till en robust, väldesignad produkt eliminerar du ett stort fel och får sinnesfrid.

PåSoutya, vi är specialiserade på att ge den tryggheten. Vårt utbud avDC-kombinationsboxarär konstruerad med precision, byggd med hållbarhet och designad för tydlighet – vilket gör valet och installationsprocessen smidigare för proffs och säkerställer pålitlig prestanda i åratal. Vi säljer inte bara komponenter; vi tillhandahåller den grundläggande tillförlitlighet som ditt solenergisystem är beroende av.

Har du ett specifikt projekt i åtanke eller behöver expertråd om att välja den perfekta kombinationslådan för din unika installation?Vårt tekniska supportteam är redo att hjälpa till.Kontakta ossi dagför en personlig konsultation, detaljerade produktdatablad eller för att hitta en distributör nära dig. Låt oss bygga en säkrare, smartare solframtid tillsammans.
