DC överspänningsskydd: arbetsprincip, kärnfunktion och praktiska tillämpningar

Har du märkt hur snabbt förnybar energi (särskilt solpaneler installerade i hem eller fabriker), kommunikationsutrustning och laddning av elfordon utvecklas? DC-system har länge blivit ett kärnstöd för modern energiförsörjning och industriell verksamhet. Likströmskretsar är dock ganska "bräckliga" och påverkas lätt av överspänningar – till exempel kan blixtnedslag, kretsbyte eller till och med små fluktuationer i nätspänningen utlösa dessa plötsliga spänningsspikar.

Denna plötsliga spänningshöjning är som en "översvämning" i kretsen; känsliga elektroniska komponenter kan lätt brännas ut, vilket gör att hela systemet stängs av. Jag har sett fall där hemsolpaneler skadades av en blixtvåg, vilket resulterade i växelriktarfel.  Det är inte bara dyrt och tidskrävande att reparera det, utan även i svåra fall kan det till och med orsaka bränder, vilket är ganska alarmerande. Ett DC-överspänningsskydd (SPD) är ett "säkerhetsskydd" speciellt utformat för att lösa detta problem. Som en kärnskyddskomponent i DC-system kan den omedelbart undertrycka dessa onormala överspänningar, skydda utrustning och säkerställa stabil systemdrift. Idag kommer jag att förklara arbetsprincipen för DC-överspänningsskydd och, med hjälp av SYS5-40P 1000V DC-överspänningsskyddet från Zhejiang Soutya New Energy LLC som exempel, hjälpa dig att till fullo förstå värdet och användningen av denna viktiga enhet.

Vad är ett DC-överspänningsskydd?

Enkelt uttryckt är ett DC-överspänningsskydd en elektronisk komponent speciellt utformad för att skydda DC-strömförsörjningssystem och ansluten utrustning. Dess kärnfunktion är att hantera plötsliga spänningstoppar (d.v.s. överspänningar). Det är viktigt att notera att det skiljer sig från skydd i AC-system – DC-kretsar har ingen spänningsnollgenomgångspunkt, så när en överspänning väl inträffar varar den längre och är mer destruktiv.

Därför måste ett pålitligt DC-överspänningsskydd reagera snabbt: när det väl upptäcker en överspänning, klämmer det omedelbart spänningen inom ett säkert område och avleder överspänningsströmmen till jord, vilket förhindrar den från att flöda genom känslig och ömtålig utrustning som växelriktare, batterier och sensorer, vilket förhindrar skador vid källan.

SYS5-40P 1000V DC överspänningsskydd utvecklat av Zhejiang Soutya New Energy LLC, som nämnts tidigare, är en produkt bland högpresterande DC överspänningsskydd. Den uppfyller internationella standarder som EN61643-31 och GB/T18802.31. Och den har också erhållit TUV- och CE-certifieringar.

Dess maximala urladdningsström kan nå 40kA, och den lägsta spänningsskyddsnivån är endast 3,9kV, vilket ger ett robust skydd. Den är särskilt lämplig för att skydda 500 till 1000V DC-kretsar, såsom de i solcellssystem på taket, små kommersiella och industriella solcellsinstallationer och backupbatterisystem för hem, vilket effektivt skyddar utrustningens säkerhet.

Grundläggande arbetsprincip för DC-överspänningsskydd

En DC-överspänningsskyddsenhet (SPD) fungerar i fyra huvudsteg: detektera överspänningen, reagera snabbt, håll nere spänningen och dirigera om strömmen. Den använder grundläggande elektroniska delar och smart design för att snabbt skydda din utrustning. Här är en enkel förklaring:

1. Överspänningsdetektering: Håll ett öga på spänningen hela tiden

När allt fungerar normalt står DC SPD-enheten vid och övervakar hela tiden kretsens spänning.  De maximala driftspänningarna för SYS5-40P DC SPD är 500V, 750V och 1000V. Så länge spänningen förblir säker förblir SPD i ett högresistanstillstånd. Det påverkar inte kretsens normala drift och använder nästan ingen ström. Det betyder att du inte behöver oroa dig för att det ska störa ditt system när du är i vänteläge.

2. Snabb respons: Kick in när spänningen blir för hög

När en överspänning inträffar, till exempel under ett åskväder som träffar ditt solcellssystem på taket, eller plötsliga kretsav- och påslagningar, kan spänningen stiga över den säkra nivån. I det ögonblicket svarar SPD:s nyckelkomponenter, som metalloxidvaristorer (MOV) eller gasurladdningsrör, omedelbart. SYS5-40P är mycket snabb och svarar på ≤25 ns. Denna hastighet är avgörande för DC-system eftersom DC-stötningar saknar en nollgenomgångspunkt. Om den reagerar lite sent kan din utrustning skadas permanent.

3. Spänningsklämning: Håll spänningen i säker zon

När den väl utlösts växlar SPD snabbt från ett högresistanstillstånd till ett lågresistanstillstånd, vilket håller överspänningsspänningen på en säker nivå som ställts in i förväg, känd som spänningsskyddsnivån (upp). Till exempel, när du använder SYS5-40P på ett 1000VDC-system, är dess Up ≤3,9kV. Detta värde är mycket lägre än vad PV-moduler och växelriktare kan tolerera. Så din värdefulla utrustning kommer inte att skadas av högspänning; den håller sig inom den säkra gränsen.

4. Överspänningsavledning: Skicka den farliga strömmen till marken

Medan du styr spänningen ger SPD:ns lågresistanstillstånd en säker väg för överspänningsströmmen. Överspänningsström kan vara ganska stark; till exempel kan SYS5-40P hantera upp till 40kA. Den riktar denna ström till marken genom sin PE (Protective Earth) terminal och håller den borta från din värdefulla utrustning. Detta förhindrar att hög ström passerar genom känsliga delar och undviker skador.

5. Återställning efter överspänning och felindikering

Efter att överspänningen har kontrollerats och spänningen återgår till det normala, går SPD automatiskt tillbaka till standbyläge, redo för nästa möjliga överspänning. Dessutom inkluderar pålitliga SPD:er som SYS5-40P felindikering och fjärrlarmfunktioner. Den har ett litet fönster: grönt betyder att det fungerar bra, medan rött indikerar att det är skadat och behöver bytas ut. Den har även ett fjärrlarm med kontakter. Om något går fel ändrar kontakten status och skickar ett meddelande till din telefonapp eller övervakningssystem via RS-485. På så sätt behöver du inte kontrollera det på plats varje dag, vilket gör att du kan lösa problem omgående.

Viktiga fördelar med SYS5-40P DC överspänningsskydd

SYS5-40P, tillverkad av Zhejiang Soutya New Energy LLC, är ett riktigt bra DC-överspänningsskydd. Den använder inte bara alla de grundläggande arbetsprinciperna vi pratade om tidigare, utan har också några praktiska fördelar som gör den populär bland användare över hela världen. Låt mig dela dessa fördelar med dig en efter en:

1. Bred applikationskompatibilitet

Denna SYS5-40P är gjord för 500–1000V DC-system, och den passar många olika scenarier. Till exempel fungerar det bra med små solcellsanläggningar på taket hemma (cirka 5–20 kW), små kommersiella eller industriella solcellsanläggningar (20–60 kW), hybridsystem för hem som kombinerar solpaneler och batterier, DC-laddare (upp till 80 kW) och till och med solenergiuppgraderingar på telekomtorn. Jag har en vän som driver en liten fabrik; han installerade denna SPD för sitt 40kW solsystem, och det har fungerat smidigt i över ett år. Dess mångsidighet innebär att den kan möta skyddsbehoven för olika DC-system, så du behöver inte leta efter olika SPD:er för olika inställningar.

2. Bekväm installation och kabeldragning

Den använder en standard 35 mm DIN-skena design - du vet, common rail i distributionslådor. Så det kan lätt passa in i ditt hems distributionslåda eller kombinerarlådan i ditt solsystem. Höjden för kabeldragning är densamma som säkringar och brytare, och du kan använda samlingsskenor för att göra kabeldragningen enklare. Jag har sett elektriker installera det; de säger att kabelkapaciteten (2,5–35 mm²) och vridmomentet (3,5 Nm) gör anslutningarna stadiga och pålitliga, och det sparar dem mycket tid jämfört med andra komplicerade SPD:er. Du behöver inte oroa dig för att lösa kablar orsakar problem senare.

3. Robust miljöanpassningsförmåga

SYS5-40P har miljöanpassningsförmåga. Den kan fungera vid -40℃ till +70℃ även under svåra förhållanden som extrema temperaturer och hög luftfuktighet. Med IP20-skydd förhindrar den inträngning av damm och skräp för långsiktig tillförlitlighet.

4. Felisoleringsskydd

Utrustad med en felisoleringsenhet, kopplas den från nätet vid överhettning eller felfunktion för att undvika faror som kortslutningar. Ett rött indikatorfönster indikerar fel för  identifiering och underhåll.

Varför DC överspänningsskydd är oumbärliga & slutsats

För DC-system finns det ingen nollgenomgångspunkt, vilket gör överspänningar svårare att bli av med – och de är mycket mer destruktiva än de i AC-system. Om du inte har en DC-överspänningsskyddsenhet (SPD) kan även en liten överspänning förstöra dyr utrustning, som PV-växelriktare, batteripaket eller SiC MOSFETs i laddare. Det betyder att du kommer att spendera mycket på ersättningar, och ditt system kommer att vara ur funktion under lång tid. Låt mig visa dig några scenarier:

1. I solcellssystem kan blixtnedslag skada isoleringen av PV-strängar. Sådana incidenter kan leda till modulfel och en betydande minskning av effektiviteten i produktionen av solenergi, vilket kräver professionellt tekniskt underhåll som tar både tid och kostnader.

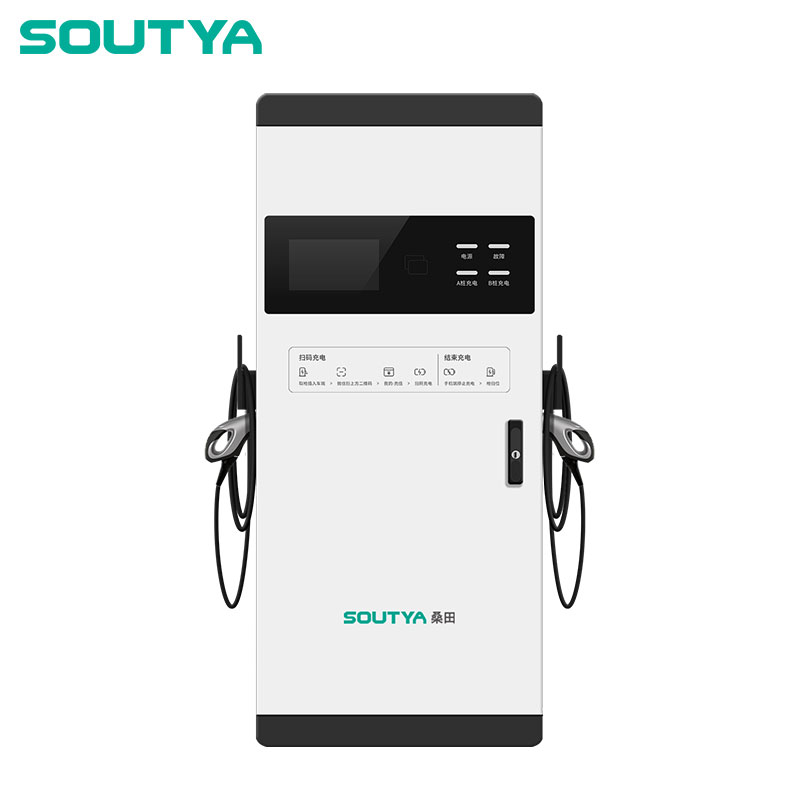

2. Vid DC-laddningsstationer kommer det ofta att skapa ljusbågsspänningar när kablar kopplas in och ur strömmen. Utan en SPD kan dessa överspänningar skada de interna sensorerna och kraftmodulerna. Föreställ dig en community-laddare som ofta går sönder på grund av detta – folk skulle behöva vänta på att deras elbilar laddas, och operatören skulle möta ständiga underhållsproblem.

3. För telekomtorn kan överspänningar resa längs matarkablar och förstöra BBU och transportutrustning. Detta leder till kommunikationsavbrott – din telefon kan plötsligt tappa signalen och företag som förlitar sig på stabil kommunikation skulle drabbas hårt.

Så att investera i en bra DC SPD som SYS5-40P är ett smart, kostnadseffektivt val. Det hjälper dig att undvika dessa risker, skydda din dyra utrustning och hålla ditt system igång utan avbrott. Det sparar dig inte bara pengar i det långa loppet, utan ger dig också sinnesfrid.

Slutsats

Ett DC-överspänningsskydd är ett måste för att hålla DC-system igång stabilt och säkert. Dess arbetsprincip fokuserar främst på att detektera överspänningar snabbt, klämma spänningen och avleda överspänningsströmmen - precis som vi pratade om tidigare. SYS5-40P 1000V DC överspänningsskydd från Zhejiang Soutya New Energy LLC gör allt detta bra. Den har snabb svarshastighet, tillförlitligt skydd, enkel installation och smarta övervakningsfunktioner, som kan möta de olika behoven hos förnybar energi, laddning och telekommunikationsindustrin.

Oavsett om du installerar ett PV-system i hemmet, bygger en kommersiell solcellsanläggning eller driver en DC-laddningsstation, är det mycket viktigt att välja en högpresterande DC SPD. Det hjälper dig att minimera riskerna och göra ditt system så tillförlitligt som möjligt. Med sina globala certifieringar, starka prestanda och praktiska design är SYS5-40P ett pålitligt val för användare över hela världen. Om du vill veta mer om överspänningsskyddslösningar för likström kan du besöka Zhejiang Soutya New Energy LLCs officiella webbplats – du får reda på hur deras produkter kan skydda dina likströmssystem.
