Varför är 200-4000A knivomkopplaren ett kritiskt val för isolering av högström

Abstrakt:Tillförlitlig isolering är avgörande i industriell distribution, energilagring, solcellssystem, generatorinstallationer och andra högströmselektriska applikationer. De200-4000A knivbrytarefrånSoutyaär utformad för att tillhandahålla pålitlig omkoppling och synlig brytningsisolering för lågspänningssystem. Med robust konstruktion, bladkonfigurationer för olika strömklasser, förtennade ledande komponenter och överensstämmelse med GB/T 14048.3 och IEC/EN 60947-3, kan denna typ av knivbrytare stödja krävande krav på elektrisk isolering samtidigt som den förenklar underhållet och förbättrar driftsäkerheten.

Innehållsförteckning

• Vad är en 200-4000A knivswitch?
• Varför är högströmsisolering viktigt?
• Vilka är nyckelfunktionerna hos 200-4000A knivomkopplare?
• Vilka är de viktigaste specifikationerna och konfigurationerna?
• Var kan en 200-4000A knivbrytare användas?
• Hur ska du välja rätt knivbrytare?
• Hur kan du förbättra installations- och underhållssäkerheten?
• Vanliga frågor
• Slutsats

Vad är en 200-4000A knivswitch?

A 200-4000A knivbrytareär en högströmskopplings- och isoleringsanordning avsedd för eldistributionssystem med låg spänning. Till skillnad från en konventionell kontrollomkopplare som främst är konstruerad för frekvent drift, ger en knivbrytare en tydlig fysisk separation mellan ledande komponenter när den öppnas. Denna synliga isolering kan vara särskilt värdefull under elektrisk inspektion, service, underhåll och lockout/tagout-procedurer.

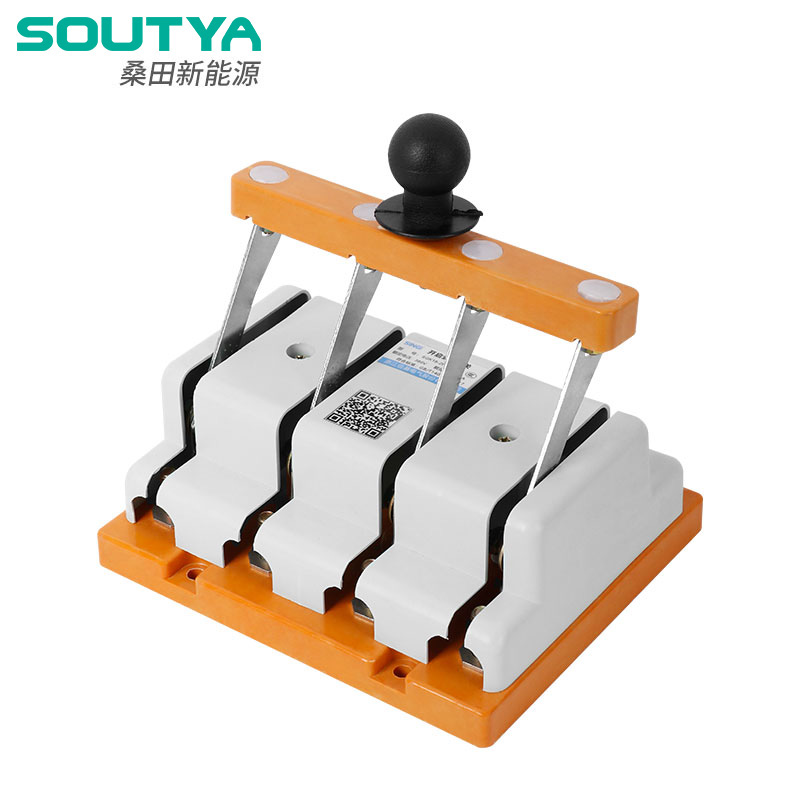

SYK18-serien som levereras av Soutya täcker högströmsapplikationer och är designad för användning i distributionslådor, kontrollpaneler, huvudfrånkopplingslägen, energilagringssystem, solcellsutrustning, bussektioner och generatorrelaterade installationer. Tillverkarens publicerade specifikationer identifierar GB/T 14048.3 och IEC/EN 60947-3 som tillämpliga standarder.

För inköpsteam är nyckelvärdet för denna produkt inte bara dess höga nuvarande betyg. Omkopplaren kombinerar strömförande förmåga med en enkel mekanisk struktur och isolering av synligt brott, vilket gör den lämplig för applikationer där underhållspersonal behöver en tydligt identifierbar isoleringspunkt.

Varför är högströmsisolering viktigt?

I takt med att elsystem blir större blir även konsekvenserna av ett felaktigt isoleringsförfarande allvarligare. Industrianläggningar, system för lagring av batterier, solcellsinstallationer och generatorsystem kan involvera betydande driftsströmmar. En korrekt vald isoleringsanordning hjälper till att etablera en kontrollerad separationspunkt innan underhållsarbetet påbörjas.

En högströms knivbrytare kan ge flera praktiska fördelar:

• Tydlig isolering:Den fysiska bladpositionen ger ett lätt igenkännligt öppet tillstånd.
• Underhållsstöd:En dedikerad frånkopplingspunkt kan förenkla planerade serviceprocedurer.
• Högströmskompatibilitet:Modeller kan väljas enligt gällande krav för installationen.
• Mekanisk enkelhet:Den grundläggande manövermekanismen kan minska beroendet av komplexa elektroniska styrsystem.
• Systemintegration:Knivbrytare kan integreras i distributionsskåp, samlingsskenor, ESS-utrustning och generatorapplikationer.

Soutya beskriver till exempel applikationer i 0,4 kV energilagringsskåp där strömbrytaren kan installeras efter huvudbrytaren för att skapa ett synligt isoleringsgap efter PCS-avstängning.

Vilka är nyckelfunktionerna hos 200-4000A knivomkopplare?

Prestandan hos en högströmsknivbrytare beror på mer än dess nominella strömstyrka. Kontaktstruktur, tryck, ledande material, mekanisk konfiguration och installationsförhållanden påverkar alla tillförlitligheten på lång sikt.

1. Olika bladkonfigurationer

Enligt Soutyas produktinformation använder 200A- och 400A-versionerna enkla blad, medan 600A-, 1000A- och 1500A-versionerna använder dubbla blad. Denna konfiguration gör att den ledande strukturen kan anpassas till olika strömnivåer och mekaniska krav.

2. Förbättrat kontakttryck

Bladfjädrar är installerade på båda sidor av bladen för att bibehålla kontakttrycket. Stabilt kontakttryck är viktigt eftersom dålig kontakt kan öka motståndet, generera värme och minska den elektriska tillförlitligheten.

3. Tennpläterade ledande komponenter

Bladen, anslutningsplattorna och kontakterna är förtennade. Denna ytbehandling är avsedd att förbättra ytskyddet och kontaktprestandan hos trådanslutningar, vilket är särskilt relevant i krävande elektriska miljöer.

4. Synlig-Break Isolering

En av de mest praktiska fördelarna med en knivomkopplare är möjligheten att visuellt bekräfta att den ledande banan har separerats. Denna funktion är särskilt användbar där underhållspersonal behöver en uppenbar fysisk indikation på isolering.

5. Högströmsdesignflexibilitet

För större installationer kan strömstyrkan sträcka sig till tusentals ampere. Detta gör produktkategorin relevant för skensystem med hög kapacitet, stor energilagringsutrustning, allmännyttig infrastruktur och generatortillämpningar.

Vilka är de viktigaste specifikationerna och konfigurationerna?

När man utvärderar en200-4000A knivbrytare, bör köpare jämföra den elektriska märkningen, bladarrangemanget, avsedd användning, installationsposition och tillämpliga standarder snarare än att välja en modell baserad enbart på det maximala nuvarande antalet.

Eftersom den publicerade produktsidan inte tillhandahåller alla detaljerade elektriska parametrar för varje klassificering upp till 4000A, bör köpare begära det exakta tekniska databladet för erforderlig ström, spänning, polarrangemang, installationsmetod och tillämpning innan de gör en produktionsorder.

Var kan en 200-4000A knivbrytare användas?

Det breda strömområdet gör denna typ av strömbrytare lämplig för flera elektriska applikationer med hög ström. Soutya identifierar specifikt flera representativa scenarier.

Industriella energilagringssystem

I industriella ESS-skåp kan knivbrytaren fungera som en synlig brytpunkt efter huvudbrytaren. Detta gör att tekniker kan etablera en tydligt identifierbar separationspunkt under underhåll.

Lågspänningsbussektionsisolering

Storströmsversioner som 2000A, 2500A och 3150A kan användas för applikationer för isolering av bussar. Soutya beskriver dessa konfigurationer som lämpliga för lågspänningsbussektionsapplikationer där mekanisk isolering är viktig.

PV Combiner Box-applikationer

Anpassade konfigurationer kan användas för DC-isolering i solcellssystem. När den används i en PV-miljö måste dock omkopplaren väljas specifikt för systemspänning, DC-omkopplingskrav, ljusbågsegenskaper och tillämpliga standarder.

Generator och verktygsisolering

Knivbrytare kan också placeras uppströms om utrustning för automatisk överföringsbrytare i generatorapplikationer. En fysisk isoleringspunkt kan hjälpa till att förhindra oavsiktlig backfeed under underhållsarbete. Soutya identifierar en 3150A-konfiguration för generatorsystem som ett applikationsexempel.

Hur ska du välja rätt knivbrytare?

För teknik- och inköpsteam kräver valet av rätt modell en bedömning på systemnivå. Tänk på följande faktorer:

1. Märkström:Bestäm den kontinuerliga driftströmmen och den nödvändiga designmarginalen.
2. AC eller DC applikation:Bekräfta om den valda konfigurationen är specifikt lämplig för den avsedda strömtypen och spänningen.
3. Spänningsklass:Verifiera kompatibilitet med den faktiska systemspänningen.
4. Krav mot kortslutning:Utvärdera den potentiella felströmmen och den erforderliga hållfastheten.
5. Bladkonfiguration:Bekräfta om ett en- eller dubbelbladsarrangemang är lämpligt.
6. Installationsmått:Kontrollera skåpsutrymme, samlingsskenarrangemang, plintar och driftåtkomst.
7. Driftsmetod:Tänk på handtagsplacering, frontmanövrering, förregling och krav på låsning/tagout.
8. Standarder och certifiering:Bekräfta överensstämmelse med de standarder som krävs av destinationsmarknaden och projektet.

Det är också viktigt att skilja en knivbrytare från en strömbrytare. En knivbrytare väljs i första hand för kopplings- och isoleringsfunktioner och ska inte automatiskt betraktas som ett substitut för överströms- eller kortslutningsskydd. Systemdesigners bör samordna det med lämpliga uppströms och nedströms skyddsanordningar.

Hur kan du förbättra installations- och underhållssäkerheten?

Även en robust knivbrytare kan fungera dåligt om den är felaktigt installerad eller bristfälligt underhållen. Elingenjörer och underhållsteam bör följa tillverkarens installationsinstruktioner och tillämpliga elsäkerhetsföreskrifter.

• Verifiera att strömbrytarens klassificering matchar de faktiska systemkraven.
• Se till att alla anslutningar är ordentligt åtdragna enligt tillverkarens specificerade krav.
• Inspektera kontaktytor regelbundet för kontaminering, oxidation, överhettning eller onormalt slitage.
• Kontrollera att manövermekanismen rör sig smidigt utan överdrivet motstånd.
• Upprätthåll tillräckligt avstånd och förhindra oavsiktlig kontakt med strömförande komponenter.
• Använd lämpliga lockout/tagout-procedurer under underhåll.
• Använd aldrig en strömbrytare utanför dess specificerade elektriska märkvärden eller användningsförhållanden.

För kritiska installationer bör periodisk inspektion ingå i platsens förebyggande underhållsprogram. All onormal temperaturökning, missfärgning, skadad isolering, lös anslutning eller mekanisk deformation bör undersökas av kvalificerad personal.

Vanliga frågor

Vilka aktuella värden finns tillgängliga för 200-4000A Knife Switch?

Produktserien täcker ett brett sortiment av 200-4000A. Den publicerade sidan identifierar specifikt enkelbladskonfigurationer för 200A och 400A och dubbelbladskonfigurationer för 600A, 1000A och 1500A. För högre aktuella krav bör köpare bekräfta den exakta modellen och konfigurationen med tillverkaren.

Vilka standarder följer SYK18-knivbrytaren?

Soutya uppger att SYK18-serien är designad enligt GB/T 14048.3 och IEC/EN 60947-3. Projektspecifika certifierings- och efterlevnadskrav bör fortfarande bekräftas före upphandling.

Kan en knivbrytare ersätta en strömbrytare?

Inte generellt. En knivbrytare är främst avsedd för omkoppling och isolering. Strömbrytare ger skyddsfunktioner såsom avbrott av överbelastning och kortslutningsförhållanden. De två enheterna kan arbeta tillsammans som en del av ett samordnat elskyddssystem.

Var är en högströmsknivbrytare vanligen installerad?

Typiska applikationer inkluderar industriella ESS-skåp, lågspänningsbussektioner, PV elektrisk utrustning, distributionslådor, kontrollpaneler, generatorsystem och huvudfrånkopplingslägen.

Vad ska jag bekräfta innan jag köper en 200-4000A knivswitch?

Bekräfta märkström, driftspänning, AC/DC-applikation, polarrangemang, krav på kortslutningsmotstånd, installationsmått, anslutningsmetod, manövermekanism, standarder och eventuella projektspecifika certifieringskrav.

Slutsats

De200-4000A knivbrytareär en praktisk lösning för högströmskoppling och synlig elektrisk isolering där tillförlitlig mekanisk drift och tydlig underhållsseparation är viktigt. Soutyas SYK18-serie kombinerar flera strömkonfigurationer, bladfjäderkontakttryck, tennpläterade ledande komponenter och applikationer som spänner över industriella ESS, PV-system, lågspänningsbussektioner och generatorinstallationer. För ingenjörer och inköpsproffs bör valet av rätt modell alltid börja med de faktiska elektriska parametrarna och säkerhetskraven för projektet.

Om du skaffar en pålitlig högströmsisoleringslösning för ett industri-, kommersiellt, PV-, ESS- eller generatorprojekt,kontakta ossför att diskutera din erforderliga strömstyrka, spänning, konfiguration, applikationsförhållanden och tekniska specifikationer. Soutya kan hjälpa dig att utvärdera lämplig knivbrytarlösning för ditt elsystem och ge professionell support för dina upphandlingskrav.
