1000V DC överspänningsskyddsenhet

SYS5-40P 1000V DC överspänningsskyddsenhet, levererad av Kina-baserade tillverkaren Zhejiang Soutya New Energy LLC, är en 500–1000 V DC, T2-klass SPD med 40 kA maximal urladdningsström och ≤3,9 kV spänningsskydd nivå, utformad för att klämma fast blixtnedslag och strömbrytare i bostäder PV-strängar på taket, små C&I solcellsanläggningar och inhemsk batterilagring system.

Applikationsscenarier

1. Bostäder på taket PV

Monterad på DC-sidan av 5–20 kW en- eller trefas strängväxelriktare, den klämmer inducerade blixtar och omkopplingstransienter; 3,9 kV-skyddet nivåskydd 600–800 V strängisolering, medan IP20 DIN-skenan hölje passar inuti en hemfördelningstavla.

2.Små C&I solcellsanläggningar med metalldäck

I 20–60 kW system installeras en SPD per två strängar i strängen kombinerarlåda. Fjärrsignalkontakter är parallellkopplade och anslutna till växelriktarens RS-485-port, skickar "SPD-fel"-larm till ägarens mobil app och skärande inspektioner på plats.

3.Hemhybrid PV-batterienheter

Mellan 48 V/51,2 V batteristacken och 600 V DC-bussen på en allt-i-ett växelriktare, förhindrar SPD växlingsspänningar som genereras av batteriet DC-DC steg från reflektion till PV-moduler.

4.Community DC-laddare ≤80 kW

På 750 V DC-bussen som matar kraftmodulerna undertrycker SPD:n ljusbågsbildning överspänningar orsakade av frekventa plugg/urkopplingscykler, skyddar intern SiC MOSFETs och Hall-sensorer.

5.Telecom tower solar retrofits

En –48 V-last delar samma jordningsnätverk med en 800 V PV-buss; SPD stoppar blixten som färdas längs matarkablar in i kraftskyddet, hålla BBU och transportutrustning i luften.

Teknisk parameter

Notera: T2 kategori SPD används främst i de huvudsakliga inkommande skåpen i distributionssystem.

Tillbehörsenhet

Felisoleringsenhet

Överspänningsskyddet är utrustat med ett felisoleringsskydd. När skyddet går sönder på grund av överhettning kan den här enheten automatiskt koppla bort den från elnätet samtidigt som den ger en indikeringssignal. När skyddet fungerar normalt visar indikatorfönstret grönt; efter felisolering visas fönstret rött.

Larm Fjärrsignalenhet

Skyddet kan tillverkas med fjärrsignalkontakter. Denna enhet inkluderar en uppsättning normalt öppna och normalt slutna kontakter. När skyddet fungerar normalt är den normalt slutna kontakten inkopplad. Om en eller flera moduler i skyddet går sönder kommer kontakten att växla från normalt stängd till normalt öppen, vilket aktiverar den normalt öppna kontakten för att skicka ut en felsignal.

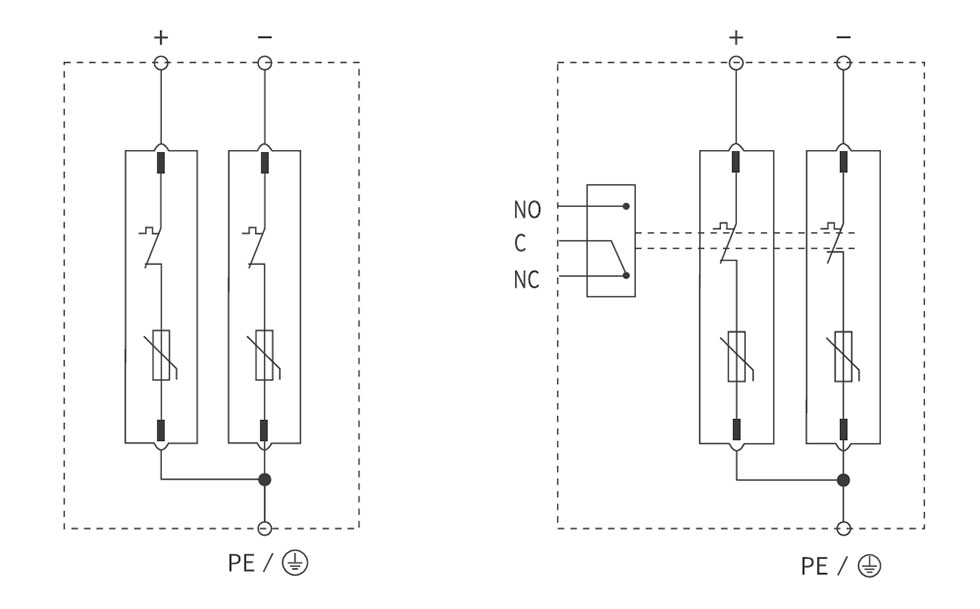

Kopplingsschema

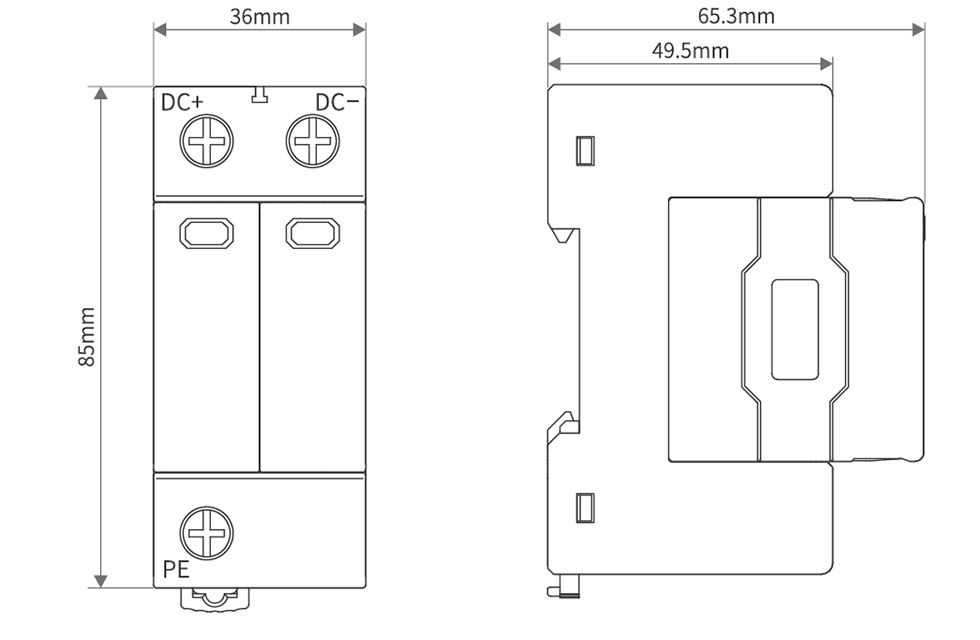

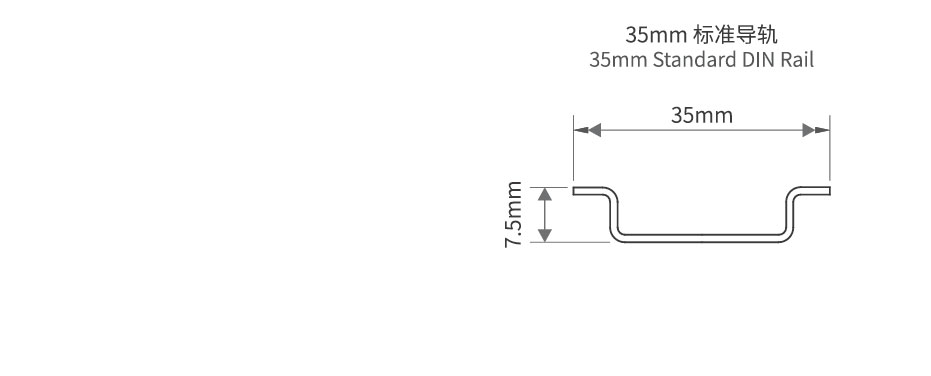

Utseende och installationsmått
