PV-övervakningsbox

SYCM7 PV Monitoring Box IP65-hölje, levererat av den kinesiska tillverkaren Zhejiang Soutya New Energy LLC, inkluderar en dedikerad datainsamlare för övervakningsplattformen för fotovoltaik och energilagringssystem. Det möjliggör Gränssnittsaggregation, protokollkonvertering, datainsamling, datalagring, centraliserad övervakning och centraliserad underhåll av olika enheter inom solcells- och energilagringssystemen.

Nätverksapplikationer

Gäller för solcells- och energilagringssystem:

1. Stöder nära-slut-drift via mobilapp via inbyggt WLAN.
2. Stöder nätverk viaRs485:
- Ansluts till Huawei-växelriktare, PID och andra enheter.
- Ansluts till tredje parts växelriktare, miljöövervakningsinstrument, boxtransformatorstationer (STS) och mätare med hjälp av standard Modbus-RTU-protokoll. - Ansluts till mätare med DL/T645-protokollet.
- Ansluts till enheter med standard IEC103-protokoll.
3. Stöder nätverk via Ethernet för att ansluta växelriktare, smarta energilagringskontroller (smarta PCS), intelligenta strängenergilagringssystem, MBUS CCO och STS.
4.Stöder MBUS-nätverk för att ansluta Huawei-växelriktare och PID-PVBOX som stöder MBUS-kommunikation.
5. Stöder redundant nätverk i två plan för pålitlig överföring.
6. Stöder anslutning till ledningssystem:
- Ansluts till ledningssystem eller tredjepartsenheter med Modbus-TCP-protokoll via trådbundet eller trådlöst nätverk.
- Ansluter till hanteringssystem eller tredjepartsenheter med IEC104-protokoll via trådbundet nätverk i ett lokalt nätverk.
- Ansluts till ledningssystem eller tredjepartsenheter med GOOSE-protokollet via trådbundet nätverk.

Notera:
Stöder inte nätverk via 4G/3G/2G eller LTE privata nätverk för att ansluta till ledningssystem med IEC104-protokoll.

Typiska nätverksscenarier

Stöder fiberringnätverk, fiberstjärnnätverk och Ethernet-stjärnnätverk.

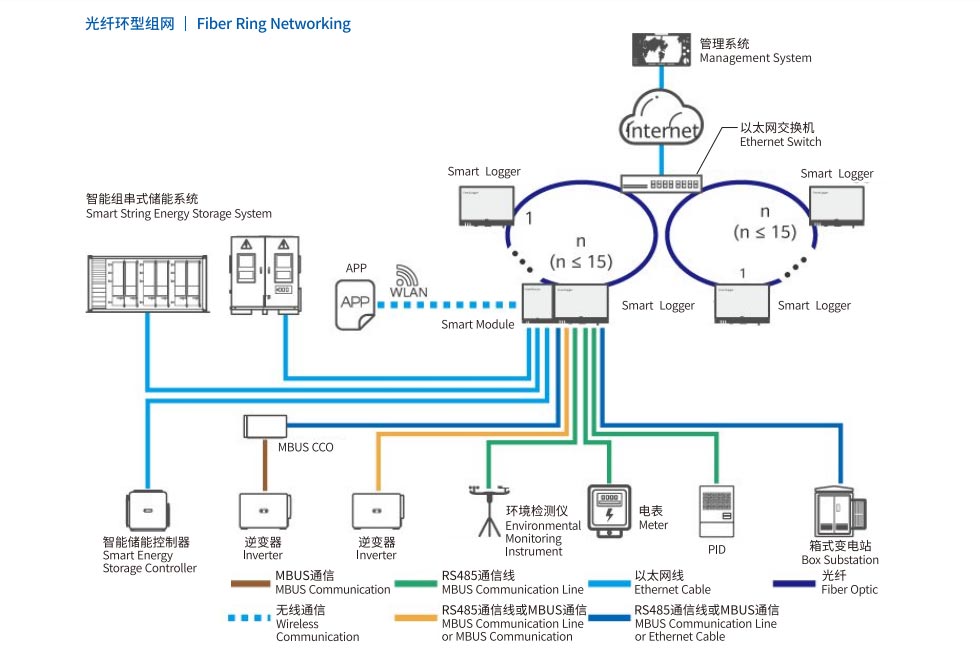

1. Fiberringnätverk

Notera:
Fiberringnätverket som består av SmartLoggers kan ansluta upp till 15 SmartLoggers, som var och en kan ansluta till växelriktare, miljöövervakningsinstrument, mätare och andra enheter.
Fiberväxeln måste stödja standard RSTP-protokollet och vara aktiverad. Ställ in switchens bryggprioritet högre än 0x8000 av SmartLogger (rekommenderas: 0x7000; ju lägre värde, desto högre bryggprioritet). Konfigurationen metod för RSTP och bryggprioritet bör rådfrågas med tillverkaren. Om switchen inte stöder RSTP, fiberringnät måste omvandlas till en kedje- eller stjärntopologi.
Flera fiberringnätverk kan aggregeras genom en Ethernet-switch och sedan kopplas till ledningssystemet.

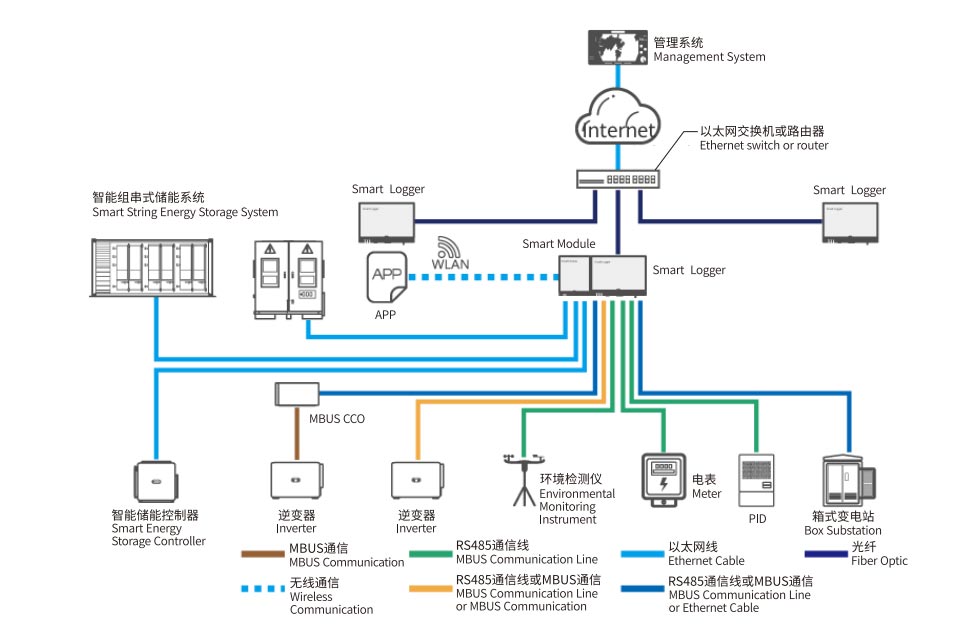

2. Fiber eller Ethernet Star Networking

Notera:
Flera SmartLoggers kan aggregeras via en Ethernet-switch och sedan kopplas till ledningssystemet.
När SmartLoggers ansluts till Ethernet-switchen via fiber är det maximala kommunikationsavståndet 12 kilometer (med valfri 100 Mbps optisk modul) eller 10 kilometer (med valfri 1 Gbps optisk modul); när den är ansluten via Ethernet kabel, det maximala avståndet är 100 meter.
SmartLogger stöder trådlöst nätverk inklusive 4G/3G/2G och LTE privata nätverk.

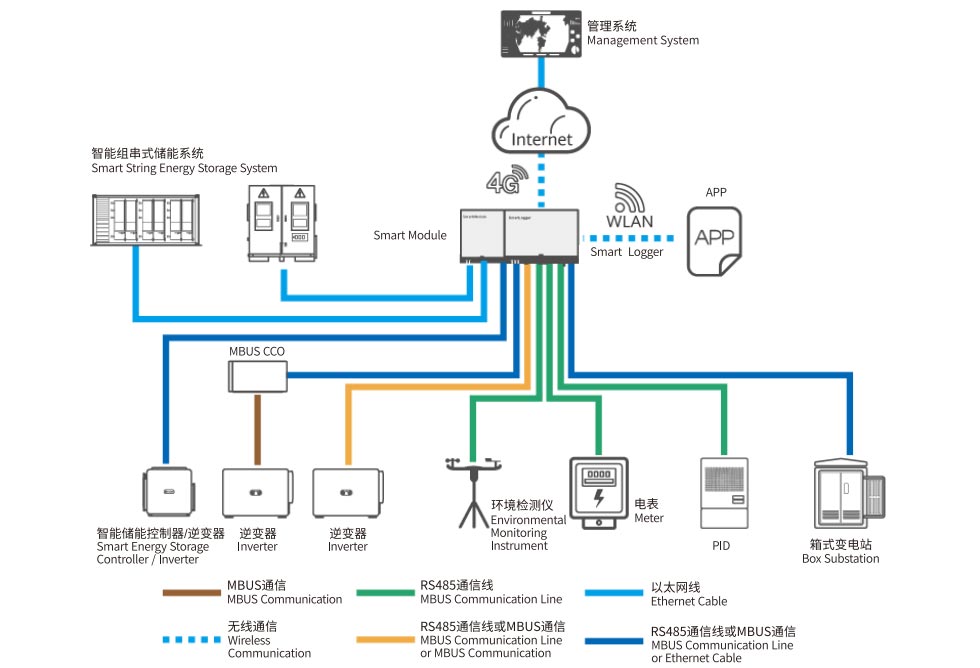

3.4G-nätverk

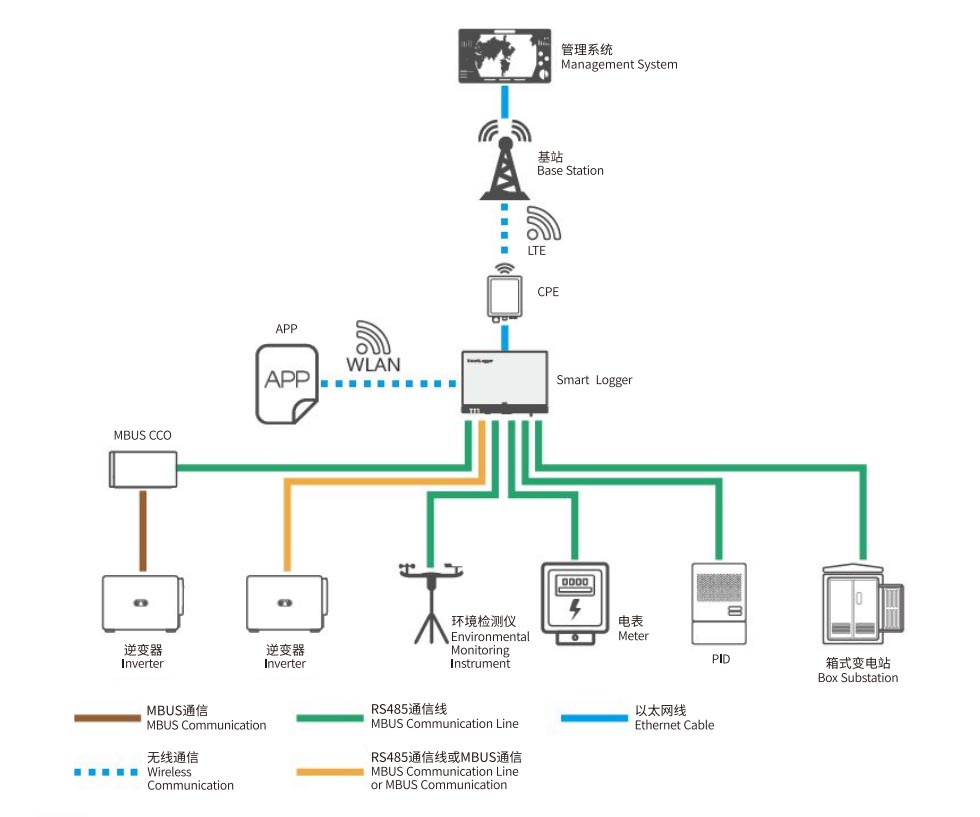

4.LTE privat nätverksnätverk

Notera:
WAN-porten på SmartLogger ansluts till CPE (customer-premises equipment) via en POE-modul och en POE-surge beskyddare.
IP-adressen för SmartLogger och IP-adressen för CPE måste ställas in inom samma subnät.
