AC jordfelsbrytare med överströmsskydd

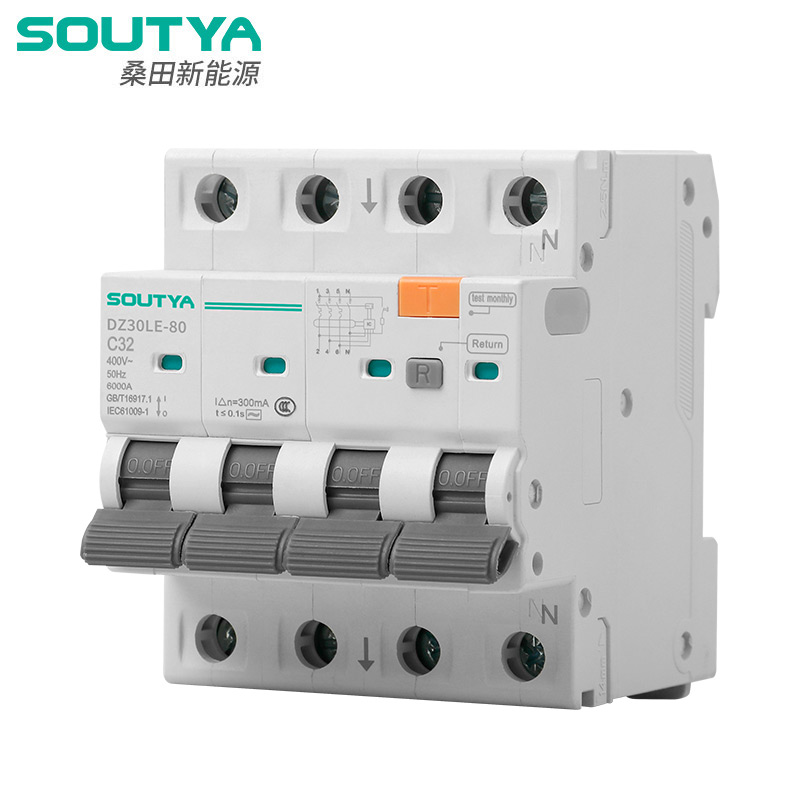

DZ30LE-80 AC jordfelsbrytare med överströmsskydd, levererad av den kinesiska tillverkaren Zhejiang Soutya New Energy LLC, är designad för enfas- eller trefasdistribution i bostads-, kommersiella och småskaliga solcellssystem. Den ger integrerat skydd för AC 230/400 V-kretsar upp till 80 A, kombinerar överbelastning, kortslutning och 30 mA jordfelsskydd; dess 30 mA känslighet och 6 kA brytkapacitet gör den lämplig för växelströmsförsörjningssidan av Mode-3 och Mode-4 nyenergifordon laddningspunkter upp till 63 A per fas.

Teknisk parameter

Applikationsscenarier

1.EV Laddpunktsskydd – DZ30LE-80 RCBO, som erbjuder 4,5 kA brytkapacitet och 30 mA jordfelskänslighet, är idealiskt lämpad för enfas 7 kW Mode-3 hemväggboxar eller 11 kW trefasfördelningslådor när den paras ihop med en extra 4-polig RC CB. Den integrerar överbelastnings-, kortslutnings- och livslängdsskydd i en modulär bredd, vilket skyddar användare i hemgarage, mindre kontorscarportar och lätta kommersiella laddningspunkter utan att störa dem.

2. Bostäder och småkommersiella batterilagringssystem
● 2-polig enhet kan kopplas i serie med 230 V AC-utgången från en hybridväxelriktare för att ge jordfels- och överströms-, underspännings-, överspänningsskydd för inomhusfördelaren som matar kritiska belastningar.

3. AC underdistribution inuti containeriserade eller skåpliknande kommersiella och industriella lagringsanläggningar
• Lämplig för 220–240 V hjälpkretsar såsom kylfläktar, PLC-strömförsörjning, belysning och eluttag som drivs från lagringssystemets egen servicetransformator eller isolationstransformator.
• Ger både kortslutning (6 kA) och jordläckageskydd i en enhet, vilket sparar panelutrymme.

4. Skydd av inbyggda laddare och dubbelriktade OBC/BMS-tillbehör i kombinationer av "lagring + laddare" för elbilsladdning
• Kan installeras uppströms 230 V-sidan av 3,3 kW–7 kW inbyggda laddare som är integrerade med stationära batterier.
• Typ-AC-karaktäristik garanterar tillförlitlig utlösning vid rent AC-läckage skapat av laddarens likriktarsteg.

5. Detaljhandels- eller lättindustriella kopplingspunkter för mikronät
• När en verkstad eller ett kontorsmikronät (uppbackat av ett litiumbatteriställ) lösgörs från elnätet, skyddar RCBO 230 V-ökretsarna mot jordfel som annars skulle kunna förbli oupptäckta eftersom nätströmbrytaren inte längre är närvarande.
