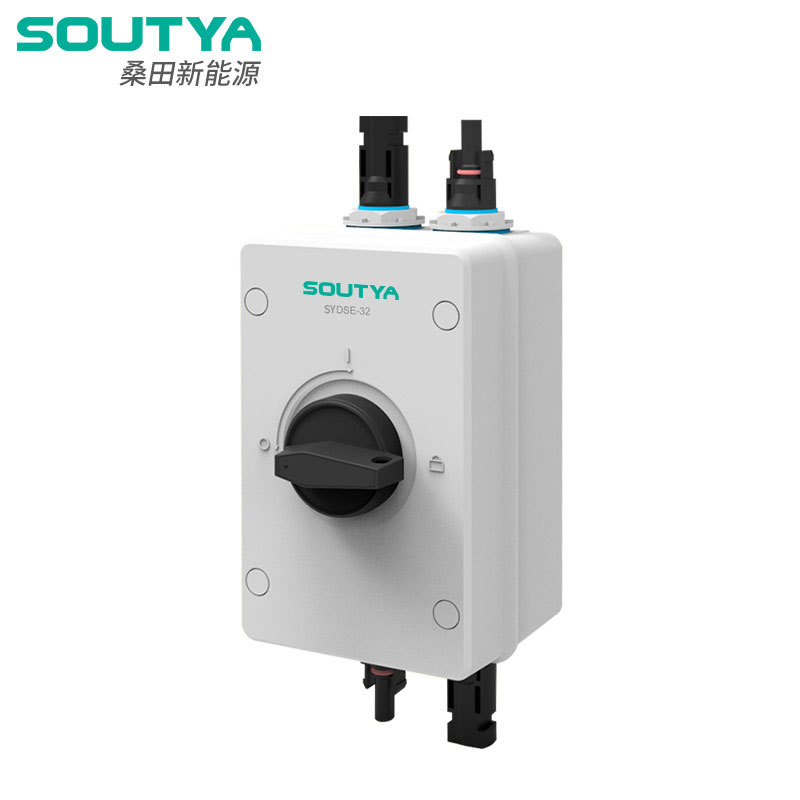

Introduktion till DC effektbrytare

Soutyahar specialiserat sig påDC effektbrytarei mer än 10 år och spelar en mycket viktig roll i moderna kraftsystem för bostäder, kommersiella och industriella. Här är ett exempel: Ett datacenter har ofta strömrelaterade problem. Likströmssystemet som driver servrarna kortsluts plötsligt, vilket orsakar massiva dataförluster och tjänsteavbrott. Denna incident orsakade allvarlig skada, såsom dataförlust och förlust av intäkter under datacentrets driftstopp.

Efter Soutyas undersökning och systemuppgraderingar har djupa partnerskap etablerats med lokala företag i nästan 50 länder. En hög kvalitetDC-strömbrytareinstallerades i datacentret. En mindre spänningsöverspänning eller kortslutningsrisk efter installation av denna produkt kommer inte att orsaka en olycka. DC-brytaren bryter omedelbart den felaktiga kretsen, vilket förhindrar skador på serverutrustningen och säkerställer fortsatt drift av datacentret.

Likströmsbrytare skyddar kretsar och utrustning från överströmmar och kortslutningar i likströmssystem (DC). Tillämpningar inkluderar industrimaskiner, solenergisystem, elfordon och telekommunikationsutrustning. Om ett onormalt strömtillstånd upptäcks, stänger likströmsbrytaren automatiskt av strömmen, vilket förhindrar skador på elektrisk utrustning, minskar risken för bränder orsakade av överhettade ledningar och skyddar personalens säkerhet.

Exakt vad är DC-strömbrytare?

DC effektbrytareär designad för ett brett spektrum av applikationer inklusive förnybara energisystem, laddningsstationer för elfordon, energilagringssystem,SoutyaSerien täcker högspännings DC-dvärgbrytare, DC-dvärgbrytare och DC-formade kretsbrytare. Likströmsbrytarens primära funktion är att avbryta flödet av elektrisk ström när den upptäcker onormala tillstånd som överström eller kortslutning, ungefär som dess motsvarighet för AC (växelström), men det finns betydande skillnader mellan DC- och AC-brytare på grund av strömmen de hanterar.

Skillnaden mellan dem

Aktuella egenskaper

I en AC-krets ändrar strömmen periodiskt riktning. Denna alternerande karaktär tillåter strömmen att naturligt passera genom nollgenomgångspunkter under varje cykel. Dessa nollkorsningspunkter hjälper till att släcka ljusbågen i växelströmsbrytare. När kontakterna på en växelströmsbrytare öppnas kan ljusbågen som bildas mellan kontakterna släckas lättare när strömmen närmar sig noll.

I en DC-krets flyter strömmen bara i en riktning. Det finns inga naturliga nollövergångsställen. Detta gör att ljusbågen slocknarDC effektbrytaremer utmanande. När en ljusbåge väl bildas när kontakterna på en DC-brytare öppnar, tenderar den att kvarstå på grund av det kontinuerliga strömflödet. Speciella tekniker och konstruktioner krävs för att släcka ljusbågen effektivt i DC-brytare.

Spänningsöverväganden

Märkspänningen för en växelströmsbrytare är vanligtvis specificerad som ett särskilt effektivt värde (root mean square) spänning. Till exempel, i vanliga elsystem för bostäder i USA, är AC-spänningen 120V RMS vid en frekvens på 60Hz.

DC-brytare är klassade för specifika DC-spänningar. De måste hantera spänningar med konstant polaritet utan att uppleva de spänningsfluktuationer som är karakteristiska för AC-system. Likströmsbrytare som används i 48V DC-kraftsystem för telekommunikationsutrustning måste fungera effektivt vid specifika DC-spänningsnivåer.

Unik roll i DC-kretsar

Skyddar DC-driven utrustning

I ett solenergisystem, som genererar DC-elektricitet, används DC-brytare för att skydda solpaneler, laddningsregulatorer och batterier. Om det blir kortslutning i kablaget mellan solpanelerna och laddningsregulatorn kommer DC-brytaren snabbt att bryta strömmen. Detta förhindrar skador på solpanelerna, som kan vara dyra att byta ut, och skyddar även laddningsregulatorn och batterierna från överströmsrelaterade skador.

Säkerställa systemsäkerhet

I ett elfordon driver högspänningslikströmsbatteriet motorn.DC effektbrytareär installerade i det elektriska systemet för att skydda fordonets elektriska komponenter och föraren vid fel. Till exempel, om det finns ett fel i motorstyrningen som orsakar en överström, kommer DC-brytaren att lösa ut, vilket bryter strömförsörjningen och minskar risken för elektriska bränder eller andra säkerhetsrisker.

Viktiga produktparametrar för våra DC-strömbrytare

1. Märkström

Modelll A: Märkströmmen sträcker sig från 10A - 63A. Denna modell används ofta i småskaliga likströmsdistributionssystem, såsom de i lågeffektskommunikationsutrustningsskåp. Till exempel, i en liten basstation med en strömförbrukning på cirka 200 - 1000W, kan DC-strömförsörjningskretsen skyddas av denna modell av DC-strömbrytare. Lämpligt val av märkström säkerställer att brytaren kan hantera utrustningens normala driftström utan att lösa ut ofta, samtidigt som den snabbt kan bryta kretsen vid överström.

Modelll B: Märkström är tillgänglig i intervallet 80A - 250A. Den är lämplig för medelstor industriell utrustning som drivs av DC, som vissa små - till - medelstora DC-motorer som används i tillverkningsprocesser. I en småskalig produktionslinje där DC-motorer med en effekt på 3 - 10kW används, kan en DC-brytare modell B installeras i motorstyrkretsen. Brytarens märkström bör väljas baserat på motorns märkström plus en viss säkerhetsmarginal för att ta hänsyn till startströmstötar.

Modelll C: Med ett märkströmsområde på 315A - 630A är den här modellen designad för storskaliga likströmssystem, såsom de i stora datacenter eller storskaliga solkraftverk. I ett medelstort datacenter med ett betydande antal servrar och annan IT-utrustning som körs på likström, behöver de huvudsakliga likströmsledningarna en strömbrytare med hög kapacitet som modell C. Den höga strömmen gör att den kan hantera den storskaliga strömförbrukningen för datacentrets likströmsdrivna utrustning, och den kan skydda hela likströmsnätet från överströmsrelaterade fel.

Märkströmmen är en avgörande parameter eftersom den bestämmer den maximala kontinuerliga ström som en likströmsbrytare kan bära utan att lösa ut under normala driftsförhållanden. Det är viktigt att välja rätt märkström för en specifik tillämpning. Om märkströmmen för den valdaDC-strömbrytareär för låg för belastningen, kan den lösa ut ofta under normal drift, vilket orsakar onödiga störningar i det elektriska systemet. Å andra sidan, om märkströmmen är för hög, kanske brytaren inte löser ut tillräckligt snabbt när en överström uppstår, vilket leder till potentiell skada på den elektriska utrustningen som är ansluten till kretsen.

2. Brytkapacitet
