1000V DC Combiner Box 1 In 1 Out Isolator typ

1000V DC Combiner Box 1 In 1 Out Isolator Type, levererad av kinesiska tillverkaren Zhejiang Soutya New Energy LLC, är designad för solceller system. Den är konstruerad av ABS+PC-material, som erbjuder flamskydd, slagtålighet och UV-skydd, vilket säkerställer hög hållbarhet utomhus miljöer.. Enheten inkluderar en DC-överspänningsskyddsanordning, två DC-säkringar hållare och en likströmsbrytare av burtyp. Denna konfiguration ger överströms- och överspänningsskydd för enkelsträngade PV-system.

Teknisk parameter

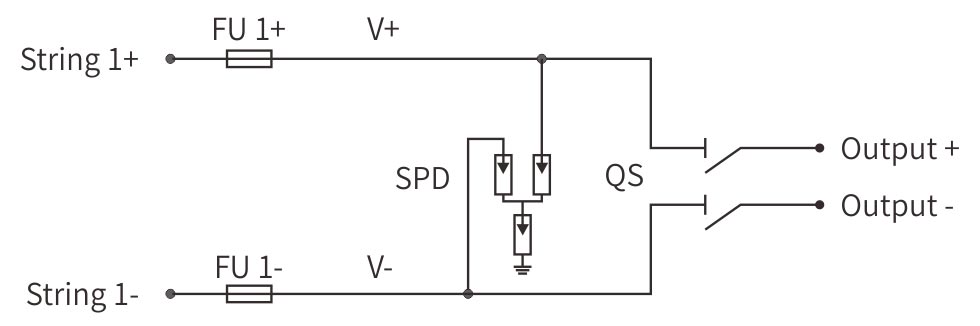

Kopplingsschema

Applikationsscenarier

1. Småskalig tak-PV – Enkelsträngade hem och butiker

Kompakta villor, radhus, kiosker och caféer vars hela tak bara passar en PV-sträng.

1-in / 1-ut isolatorboxen ger detta "ensträngade underverk" full säkerhet kit: roterande isolator för låsning/tag-out under husägarens underhåll, DC säkringshållare mot strängfelström, och en SPD som absorberar tak blixten slår ner. ABS-PC-hölje rycker bort UV och hagel och vänder på minsta tak till ett hållbart, kod-kompatibelt kraftverk.

2. Off-Grid & Fristående Power Noder

Solar gatubelysning, bevattningspumpar, telecom repeaters, motorväg kameror – alla enkelsträngade platser som måste köras 24 timmar utan nätet.

IP66 flamskyddad kapsling förseglar dammmonsuner och ökenvärme; inbyggd jordfelsvakt löser ut innan ett jordfel kan tysta en fjärrrepeater. En kabel in, en kabel ut – installatörer kan montera, testa och gå bort, säker på att tillgången kommer att vara online i årtionden.

3.Hjälpkretsar för solargårdar

Inuti multi-MW-anläggningar driver en andra, mindre array ofta CCTV, inverter fläktar eller fyrljus.

Denna sub-array får sin egen 1-in / 1-ut livvakt: elektriskt och fysiskt separerade från intäktssträngarna, så när säkerhetskameran ledningen behöver bytas av säkringen. Huvudväxelriktarna fortsätter att sälja ström. Enkelt topologi, dedikerat skydd, noll produktion förlorad.
