1000V DC Combiner Box 3 In 1 Out MCB typ

500/1000V DC Combiner Box 3 In 1 Out MCB-typ, tillverkad av Zhejiang Soutya New Energy LLC, är specifikt en 1000V DC PV-kombinationsenhet konstruerad för 3-strängade solcellssystem. Med en brandskyddad PC kapsling med IP66-skydd säkerställer enheten exceptionell hållbarhet och pålitlig prestanda i krävande utomhusmiljöer.

Denna robusta kombinationsenhet integrerar viktiga säkerhetskomponenter inklusive en DC överspänningsskydd (SPD), sex DC-säkringshållare (tillhandahåller individuella skydd för var och en av de tre strängarna), och en DC-miniatyrkrets brytare (MCB). Designad för medelstora solenergiapplikationer levererar den omfattande överspänningsskydd och överbelastningsskydd på DC-sidan av solcellsinstallationer.

Konfigurationen möjliggör parallellkoppling av tre PV-strängar medan bibehåller dedikerat skydd för varje sträng genom separat sammansmältning. MCB ger centraliserad kretskontroll och bekväm frånkoppling kapacitet för underhållsoperationer, vilket gör denna enhet till en idealisk lösning för solcellssystem som kräver förbättrat elektriskt skydd och operativ flexibilitet för tre strängkonfigurationer.

Teknisk parameter

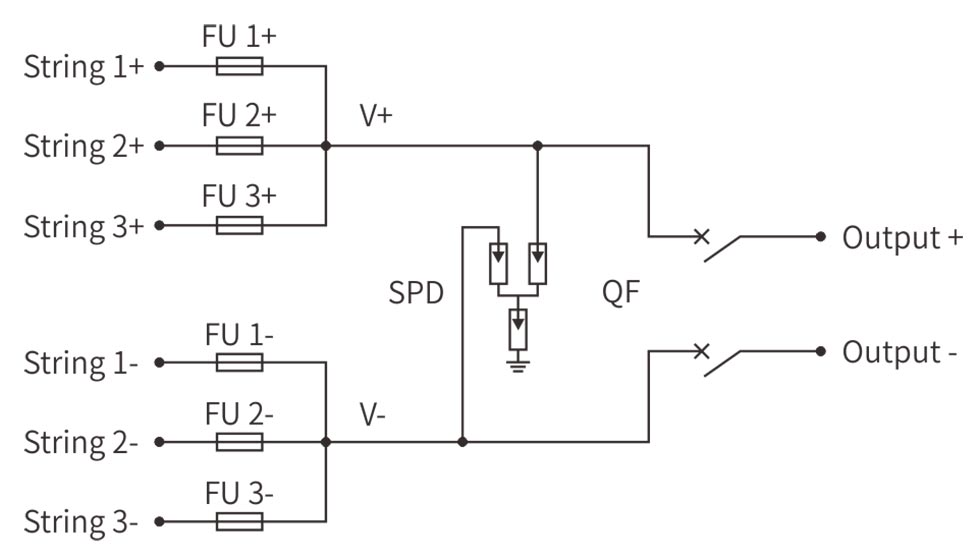

Kopplingsschema

Applikationsscenarier

1. Medelstora kommersiella taksystem

Idealisk för köpcentra, medelstora fabriker och kommersiella byggnader kräver tre PV-strängingångar. De 6 säkringarna (2 per sträng) säkerställer individuellt strängskydd, medan MCB ger centraliserad kontroll och säker frånkoppling för underhållsverksamhet.

2. Jordbruks- och industriella solenergiapplikationer

Lämplig för stora jordbruksanläggningar och industrianläggningar driva bevattningsnätverk, bearbetningsutrustning och lagringssystem. Den 3-strängad kapacitet stöder högre effektkrav samtidigt som den bibehålls pålitligt överspänningsskydd.

3.Small Utility-Scale Solar Projects

Perfekt för kommunala solträdgårdar och små installationer i nyttoskala där tre PV-strängar behöver konsolideras. Den robusta IP66-kapslingen säkerställer väderbeständighet, och det omfattande skyddssystemet upprätthåller rutnät anslutningssäkerhet.

4. Telekommunikation och fjärrkraftverk

Viktigt för större kommunikationsbasstationer och fjärrström applikationer som kräver utökad kapacitet. Den tre-strängade konfigurationen ger tillräcklig kraft för utökad drift av telekomutrustning och övervakningssystem.

5. Utbildnings- och institutionella campusinstallationer

Lämplig för implementering av skolor, universitet och statliga byggnader medelstora solenergiprojekt. Säkerhetsfunktionerna inklusive individuell sträng säkring och skydd för huvudströmbrytare gör den lämplig för allmänheten komma åt miljöer.
