DC 1000V säkringshållare

SYF5-DC 1000V säkringshållare från Soutya erbjuder tillförlitligt skydd med CE-certifiering. Kontakta oss idag för en konkurrenskraftig offert!, tillhandahållen av den Kina-baserade tillverkaren Zhejiang Soutya New Energy LLC, ger 1000 V DC, 2–32 A skydd med 20 kA brytkapacitet för solar combiner-box.
Nyckelfunktioner
Ljusindikering, känner tydligt till säkringskabelns tillstånd.
Öppna handtaget, det kan dras uppåt, lättare att byta ut säkringskabeln.
Nit plus ultraljudssvetsning mer solid, ledningar delas inte.
Applikation i PV-kombibox.

Skicka förfrågan

Produktbeskrivning

SYF5-3DC 1000V säkringshållare från Soutya erbjuder pålitligt skydd med CE-certifiering. Kontakta oss idag för en konkurrenskraftig offert! från den kinesiska tillverkaren Zhejiang Soutya New Energy LLC är en 1000 V DC, 2–32 A, 20 kA brytare för 3-15kW bostads-PV kombinerar-box .

Karakteristisk

SYF5-seriens säkringsskal är tillverkat av PA66-material med hög smältpunkt, vilket är säkrare och mer pålitlig.
Den smältbara kärnan är en smälta med variabelt tvärsnitt gjord av rent silverplåt inkapslad i ett smältrör av höghållfast porslin. Smältningen röret är fyllt med kemiskt behandlad högrenhet kvartssand och special behandlade kemikalier som ljusbågssläckningsmedel. De två ändarna av smältan är fast ansluten till ändlocken genom punktsvetsning.

Applikationsscenarier

1. PV för bostäder på taket (3–15 kW)

Passar 1000 V DC stringboxar för enfas 5–10 kW eller trefas 10–15 kW system; 10,3 × 38 mm säkringslänkar matchar vanliga 6–25 A strängsäkringar.

2. Liten carport & balkong solar kit

1000 V-klassificering täcker 2–4 strängar med 450 W-moduler; kompakt 1P isolator sparar utrymme i plast IP65 kapslingar monterade under moduler.

3. Hushållshybridväxelriktare-batterikretsar

Isolerar 48 V/51,2 V batteristaplar upptrappade till 600–800 V DC buss inuti 5–10 kW hybridenheter; 20 kA brytning hanterar kortslutningsfel.

4. Inhemska EV AC-laddare (7–11 kW)

När laddare använder intern 800 V DC PFC-buss tillhandahåller SYF5-32P underhåll isolering före DC-linkkondensatorn.

5. Lågeffekt DC-belysning / trädgårdsmikronät

Skyddar 380 V/750 V DC trädgårds- eller gatubelysningsbuss som matas av små PV-stolpar; PA66-hölje tål utomhus -40 °C till +90 °C.

Teknisk parameter

Modell	SYF5-32P
Antal stolpar	1P
Enligt standarden	IEC60269-1 IEC60269-6


Märkdriftspänning Ue VDC	1000VDC
Märkström i A	2-32A
Brottförmåga kA	20 kA
Skyddsnivå	IP20
Kabeldragning Mm²	1-10 mm²
Drifttemperaturområde	-40℃~+90℃

Höjd över havet	≤2000m
Relativ luftfuktighet	+20 ℃, ≤90 % +30 ℃, ≤80 % +40 ℃, ≤70 %

Installationsmiljö	Inga betydande vibrationer och stötar

Installationskategori	Klass III

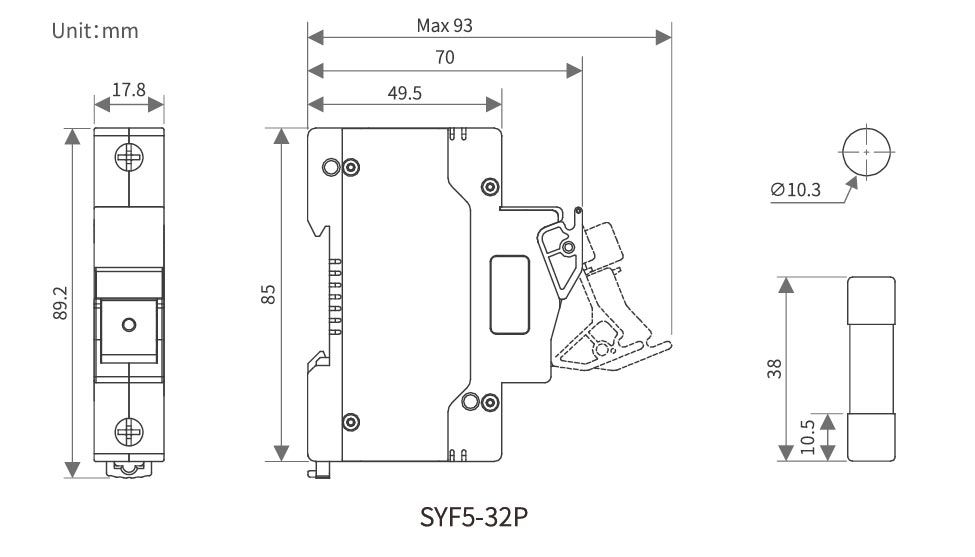

Utseende och installationsmått

DC 1000V Fuse Holder

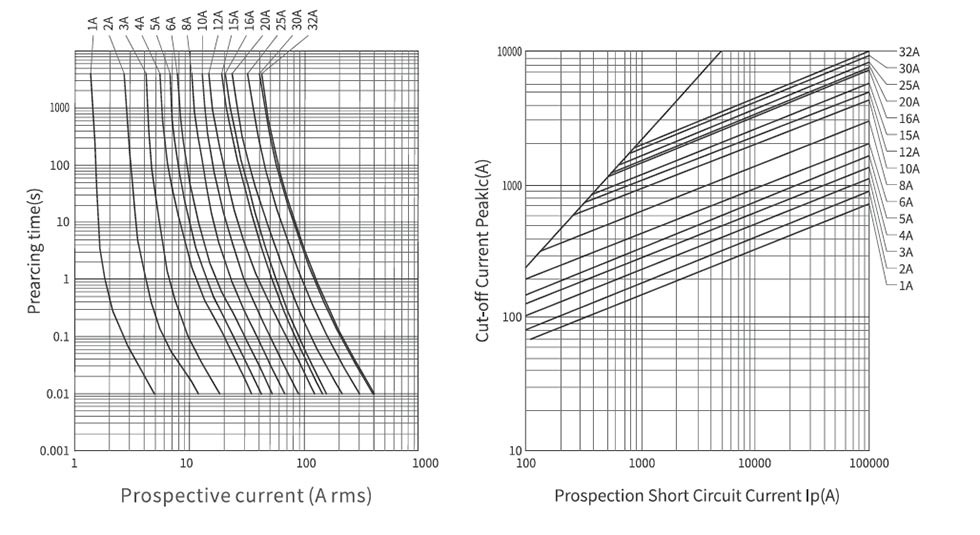

DC kopplingsschema

DC 1000V Fuse Holder

Säkringskärnas storlek (mm)	Märkström (A)	Märkspänning (V)	Effektförlust		Joule integral
			Effektförlust		Joule integral
			0,7 tum (W)	1.01n (W)	Båge front joule integral P't(A²s)	Total smältjoule integral I²t(A²s)
			0,7 tum (W)	1.01n (W)	Båge front joule integral P't(A²s)	Total smältjoule integral I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
