DC 1500V säkringshållare

SYF5-50P DC 1500V säkringshållare, 50 A solcellssäkerhetsbärare levereras av den kinesiska tillverkaren Zhejiang Soutya New Energy LLC – är en panelmonterad skyddsenhet konstruerad med UV-beständig polykarbonat hölje och IP65-klassad tätning för långvarig utomhusprestanda. Den hållaren låser ett 10 × 38 mm gPV-säkringselement (2,2 × 13,2 cm totalt) och levererar 25 kA brottkapacitet felavstånd med synligt brott indikering och underhållssäkerhet, medan fabriksansluten positiv, negativ och PE-avslutningar säkerställer en pålitlig jordningskontinuitet. Konstruerad för enkel- eller flersträngade PV-undermatriser, ger den väsentlig överström isolering och potentialutjämning.

Teknisk parameter

Applikationsscenarier

1. Utility-scale PV combiner boxar

1 500 V DC-strängar av 182/210 mm moduler upp till 50 A; 10,3 × 85 mm säkringslänkar tillåt 28–40 A per sträng, vilket minskar antalet lådor i 2,5 MW-block.

2. Stora kommersiella/industriella tak ≥ 30 kW

Trefas 50 kW–110 kW växelriktare med 1 300–1 500 V MPPT drar nytta av 25 kA brottkapacitet och 1 mm kontaktgap för tillförlitlig ljusbågssläckning.

3. Kontaineriserade batterienergilagringssystem (BESS)

1 200–1 500 V DC batteriställ upp till 2,5 MWh; 50 A betyg skyddar varje rack medan 25 kA Icu klarar full batterikortslutningsström.

4.150 kW–400 kW DC snabbladdningsstationer

Skyddar 1 000–1 500 V DC-bussen mellan likriktarstack och dispenser; säkringsisolator möjliggör säker uttag under underhåll utan att stängas ner hela laddarbanken.

5.PV + lagring EV laddningshubbar

Dubbel användning på samma 1 500 V-buss: en säkringsisolator per PV-ingångssträng och ytterligare ett per batteriställ, vilket förenklar reservdelar och logistik.

6.Öken eller flytande solcellsanläggningar

−50 °C till +90 °C driftområde och IP20 fingersäkra terminaler tål tuffa utomhusmiljöer eller miljöer med hög luftfuktighet; 85 mm säkringselement ger högre Jag släpper inte igenom för långa kabeldragningar.

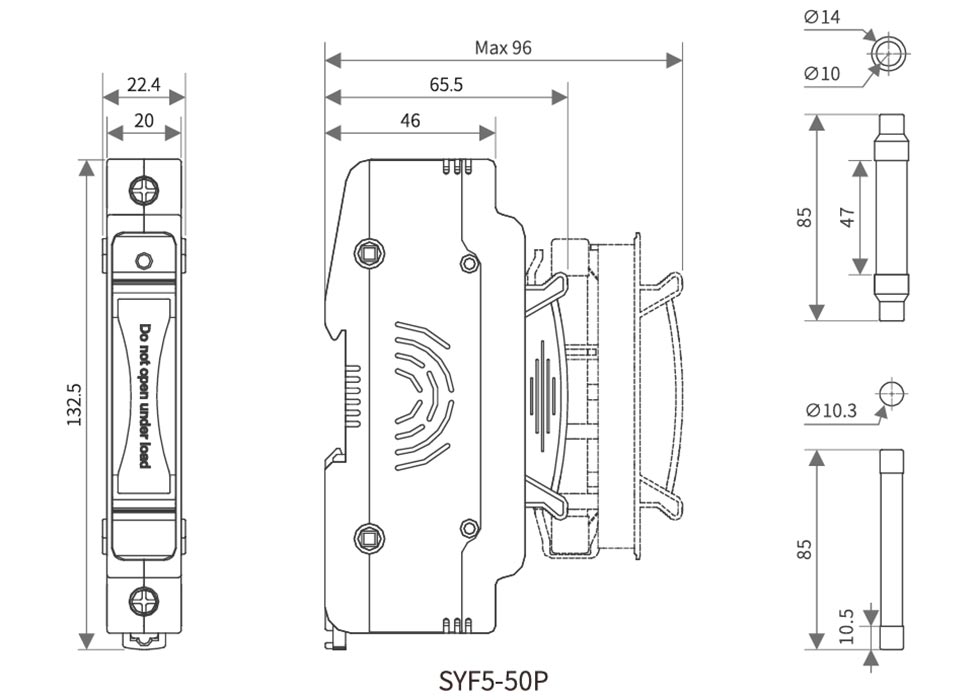

Utseende och installationsmått

DC kopplingsschema
