DC Drawout-typ Isolatorbrytare

SYDSC-32 DC Drawout-Type Isolator Switch, levererad av Kina-baserad tillverkare Zhejiang Soutya New Energy LLC, är en 1500 V DC, 32 A roterande isolator med dubbelbrytande, roterande kontakter som säkerställer snabb bågsläckning och hög tillförlitlighet. Med en 1200 A kortslutningssäker klassificering och en 8 mm kontaktgap, den är designad för säker kretsisolering i solcellskombinator lådor, batteristrängar och energilagringssystem.

Karakteristisk

Dubbelkontakt roterande anslutning
IP66 skydd
Icke-polaritet
Kort båge
Flamskyddande material

Applikationsscenarier

1.PV Combiner lådor

Monteras mellan strängar och växelriktaren, det roterande handtaget samtidigt kopplar bort positiva och negativa ledare; dubbelbrytande kontakter ge 1500 V DC ljusbågsfri isolering och ge installatörer det synliga avbrottet krävs för säkert underhåll.

2. Batterienergilagring DC-paneler

Installerad på batterisamlingsskenan kan isolatorn avbryta likström på batterisidan i en enda snabb rörelse; dess 1200 A kortslutning tillverkningssäker klassning motstår omvända felströmmar under nödsituationer avstängningar.

3. Snabbladdning pålar

Inuti 800 V snabbladdare separerar den 4-poliga versionen två oberoende batterimatningar. Den opolära designen stöder dubbelriktad laddning/urladdning, medan IP66-kapslingen säkerställer långvarig utomhus tillförlitlighet.

4.Commercial & Utility-Scale växelriktare DC sidor

När en växelriktare behöver service eller byte ger SYDSC-32 ett tydligt besked brytpunkt, förhindrar ljusbågsskador på terminaler, och fungerar från –40 °C till +85 °C för öknar eller höghöjdsväxter.

5. Containerized lagringsunderenheter

Används som en underhållsbrytare på klusternivå tillsammans med säkringar eller brytare, det skapar ett tvåstegs isoleringssystem – säkring plus isolator – som begränsar avbrottet omfattning och förbättra den övergripande systemtillgängligheten.

Teknisk parameter

Ledningsparametrar

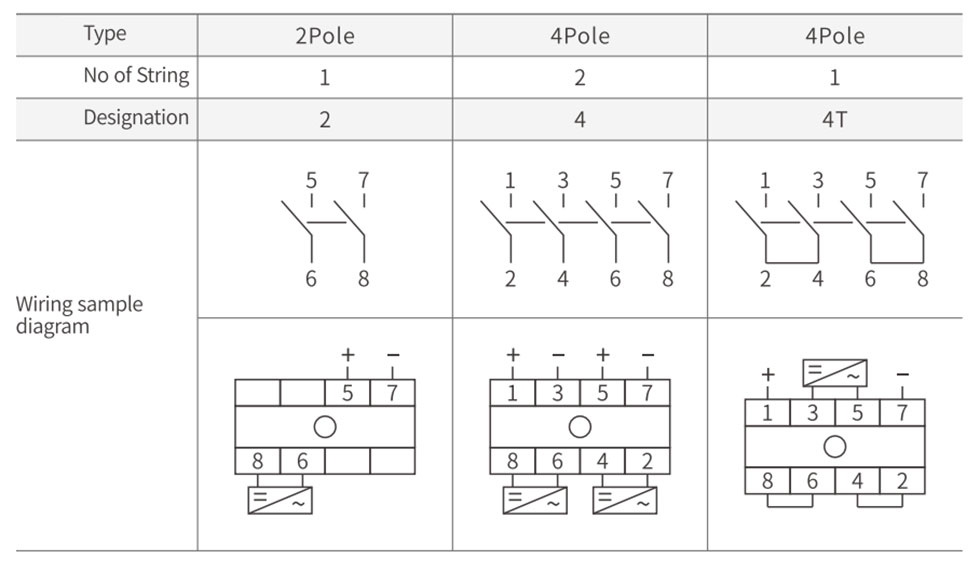

Kopplingsschema

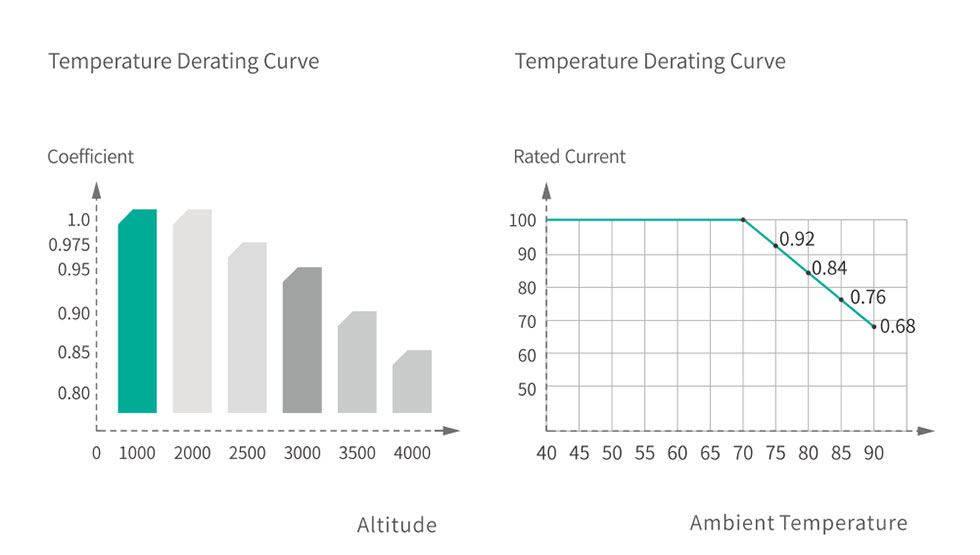

Nedstämplingskurva

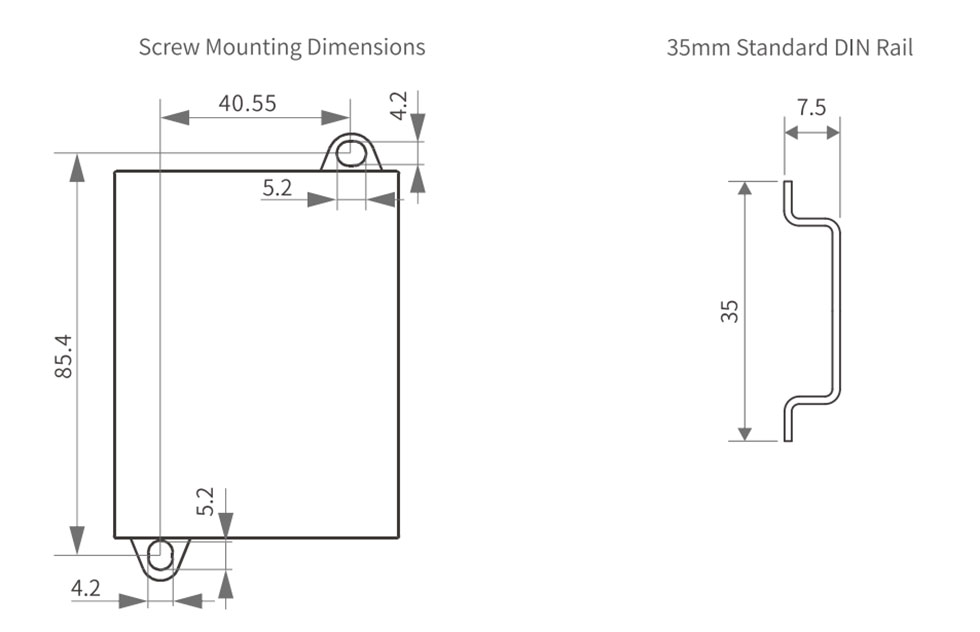

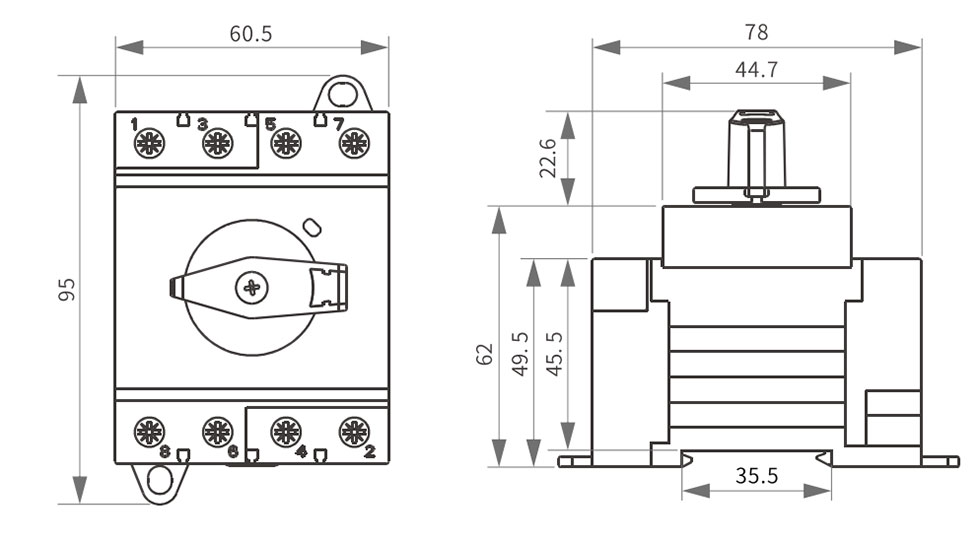

Utseende och installationsmått
