Extern DC Isolator Switch

SYDSE-32 External DC Isolator Switch, levererad av Kina-baserad tillverkare Zhejiang Soutya New Energy LLC, är en 300–1500 V DC, 32 A opolariserad vridomkopplare med 8 mm kontaktgap och dubbelbrytande roterande kontakter för snabb ljusbågssläckning. Den är konstruerad för pålitlig manual isolering i PV-kombinationsboxar, batteristrängar och energilagringssystem.

Karakteristisk

Icke-polaritet
IP66 skydd
Kort båge
Flamskyddande material
Roterande kontakt med självrengörande design

Applikationsscenarier

1.PV-strängkombinationsboxar

Monterad mellan inkommande strängar och DC-bussen ger isolatorn installatörer en synlig, låsbar brytpunkt för säkert strängunderhåll eller snabb avstängning under feltillstånd.

2. Batteri-energilagringsställ

Placerad på varje klusters positiva och negativa ben, tillåter den tekniker att isolera enskilda batteriställ utan att stänga av hela banken, stöder hot-swap-service och brandsäkerhetsprotokoll.

3.Containeriserade ESS medar

Används som manuell DC-frånkoppling på skidans yttervägg, IP66 höljet tål nedspolning och damm medan 8 mm kontaktgap möter 1500 V isoleringskrav för NEC 690.35 och IEC 60364-5-53.

4.EV snabbladdningsskåp

Den opolariserade, dubbelriktade designen avbryter säkert 800–1000 V DC länk mellan laddarmodul och batteripaket, möjliggör nödstopp eller modulbyte utan ljusbågsskada.

5. Rooftop kommersiella växelriktare

Vridhandtaget är installerat direkt under växelriktaren och kan låsas in OFF-läget för låsning/tag-out under byte av växelriktare eller bågfelsservice, vilket eliminerar behovet av att klättra till takkantskombinatorn låda.

Teknisk parameter

Ledningsparametrar

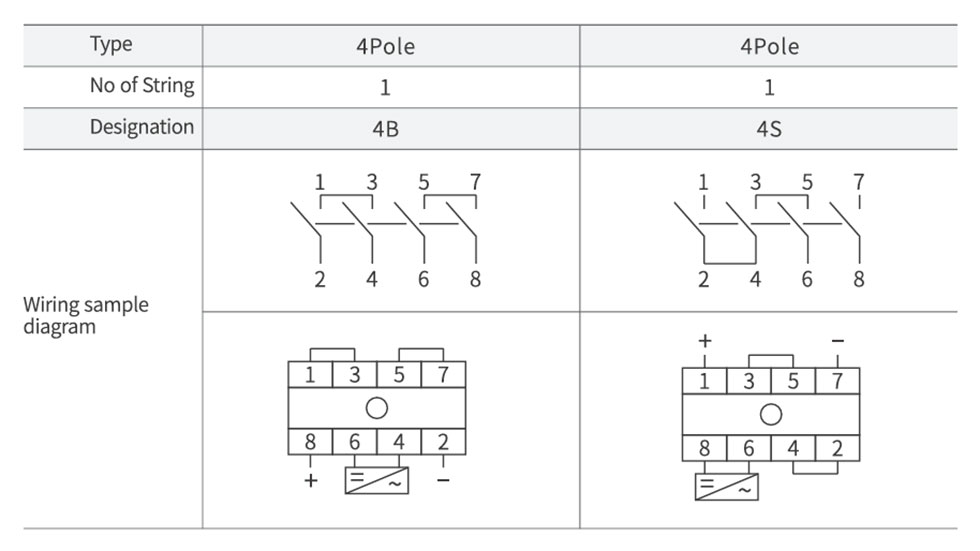

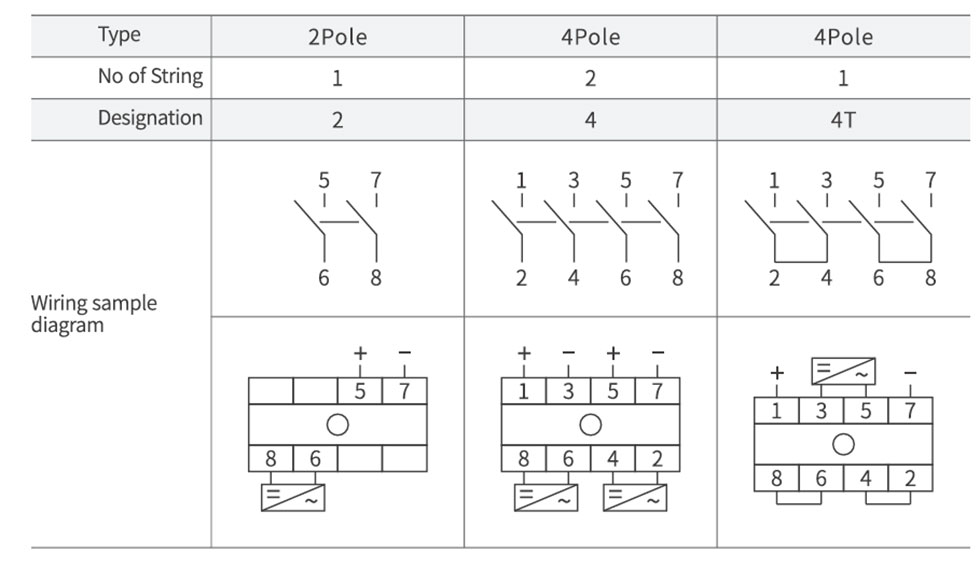

Kopplingsschema

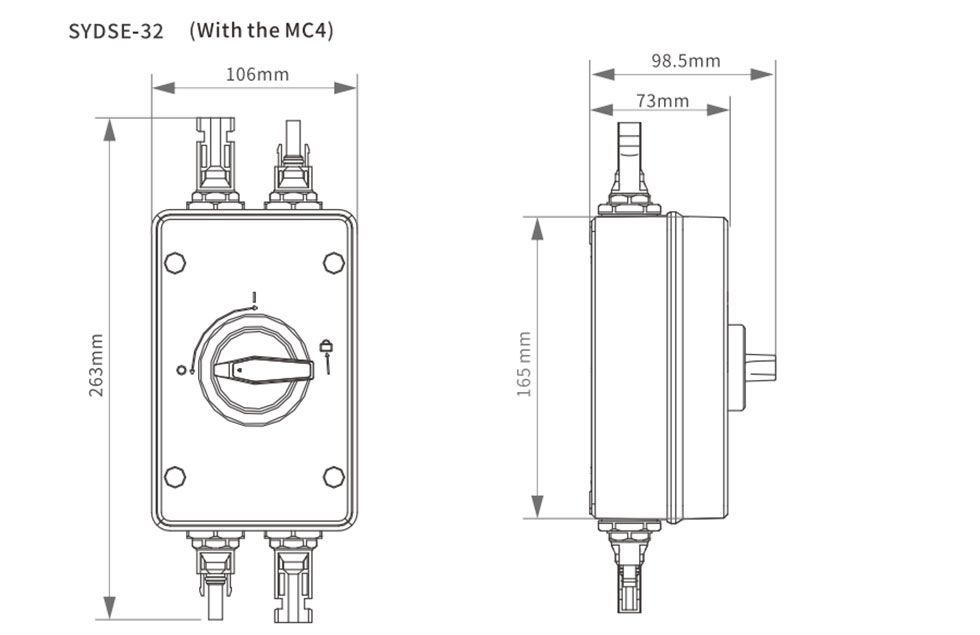

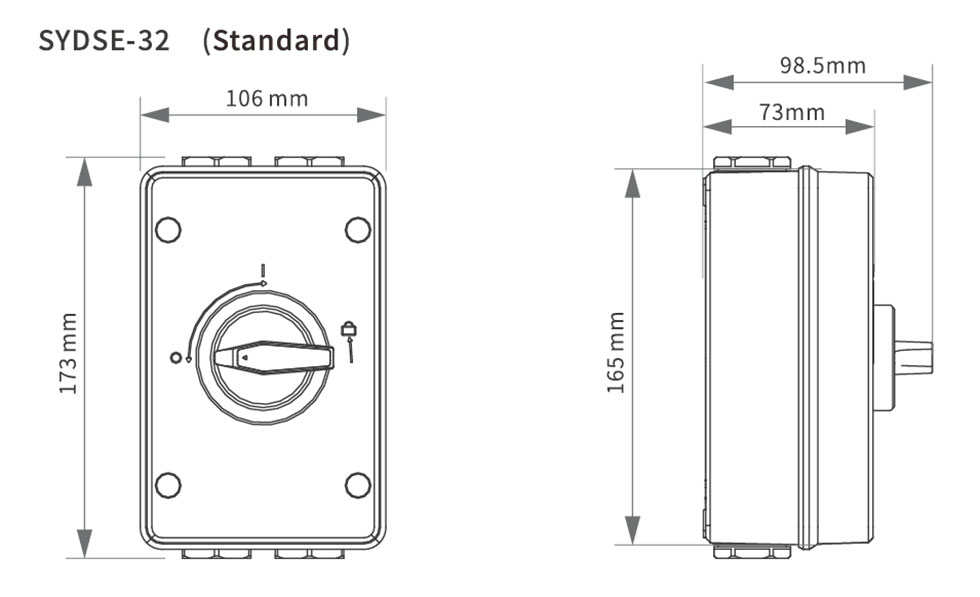

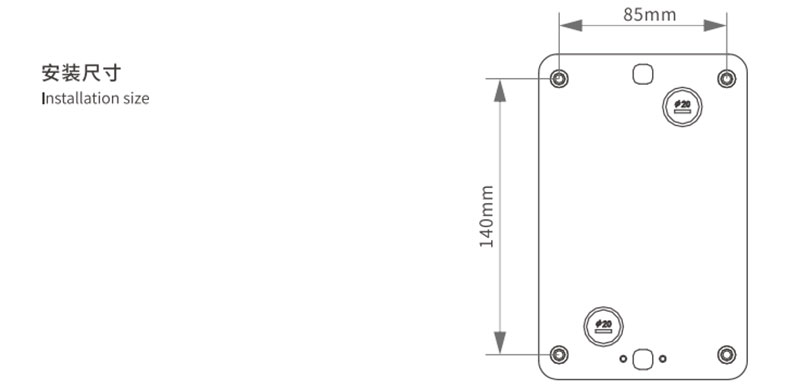

Utseende och installationsmått
