DC miniatyrbrytare

SYB5-80 DC miniatyrbrytare, levererad av den kinesiska tillverkaren Zhejiang Soutya New Energy LLC, ger skydd för AC 230/400V och DC 300~1200V kretsar.
Nyckelfunktioner
▶ Gemensamt för AC och DC (AC230/400V, DC300~1200V)
▶ Ingen positiv eller negativ polaritetsskillnad, dubbelriktat skydd, lättare att installera.
▶ Hög brytande kort båge, högre säkerhet.

Skicka förfrågan

Produktbeskrivning

SYB5-80 DC miniatyrbrytare, levererad av Kina-baserad tillverkaren Zhejiang Soutya New Energy LLC, är en 300–1200 V DC och 230/400 V AC dubbelriktad och opolariserad miniatyrbrytare, med en 10 KA AC / 6KA DC-brytkapacitet, designad för högspänningsskydd i PV system, batterienergilagringssystem (BESS) och elfordon laddningsutrustning.

Karakteristisk

Kortslutningsskydd, överbelastningsskydd
Ultimat brytkapacitet: 10 KA AC / 6 KA DC
Icke-polärt dubbelriktat skydd
Kort ljusbåge
Flamskyddande material

Applikationsscenarier

1. Bostäder och kommersiella PV-kombinationslådor

Skyddar 300–1200 V DC strängingångar och 230 V/400 V AC inverterutgångar; enpolig bredd fördubblar densiteten i små kapslingar.

2.PV-batteri hybridväxelriktare

Dubbelriktad, opolariserad brytare på 300–1200 V DC batteribusshandtag laddnings- och urladdningsströmmar utan omkoppling.

3. Små DC EV-laddare (≤ 20 kW)

600–1200 V DC utgångsbussskydd; 6 kA brytning rensar ljusbågsfel under plug-in/out-händelser.

4. DC-rack för telekom och datacenter

Polkombinationer skyddar 48 V/240 V/380 V-server eller UPS-grenar upp till 1200 V DC; DIN-skena fäste sparar utrymme i skåpet.

5.Lågspänning DC mikro-nät

380–1200 V DC-distribution för LED-belysning, fläktar eller pumpar; B/C/D-kurvor matcha olika lastegenskaper.

6.Harsh eller hög höjd webbplatser

−30 °C till +70 °C, ingen nedstämpling upp till 2 000 m, passar IP66-kapslingar för carportar, agrivoltaic och takanläggningar.

Teknisk parameter

Modell		SGB5-80

Pole		1P	2P	3P	4P
Nominell arbetsspänning Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maximal ramström		80A
Bedömd ström in		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominell isolationsspänning Ui		690VAC
		600V DC 900VDC 1200VDC
Märkimpulsmotståndsspänning Uimp		8kV

Utlösningsegenskaper		B/C/D
Snubblande typ		Termisk-magnetisk
Ics Operationell brytkapacitet lcs		7,5kA(AC)6kA(DC)
Icu Ultimate brytkapacitet lcu		10kA(AC)6kA(DC)
Elektriskt liv
Faktiskt medelvärde		Genomsnitt 4000 gånger(AC)1000 gånger(DC)

Standard specificerat värde		1500 gånger(AC)300 gånger(DC)

Mekaniskt liv
Faktiskt medelvärde		≥15 000 gånger
Standard specificerat värde		8500 gånger(AC) 9700 gånger(DC)

Överspänningskategori		Ⅲ
Föroreningsgrad		3
Skyddsnivå		IP40; Terminal IP20
Fukt- och värmebeständighet		Kategori 2
Relativ luftfuktighet		≤95 %
Vibrationsmotstånd		Bas IEC60068-2-6
Parametrar för mekanisk slagtålighet		Bas IEC60068-2-27

Kabelkapacitet		25~35mm²
Ledningsmoment		3,0 Nm
Driftsomgivningstemperatur		-30℃~+70℃
Förvaring omgivningstemperatur		-40℃~+85℃
Installationsmetod		DIN35
Höjd över havet		≤2000m
Vikt		0,13 kg/stång
Dimensionera	Längd	85 mm
	Bredd	18 mm	36 mm	54 mm	72 mm
	Höjd	Max 78 mm
Paket	st/kartong	12	6	4	3
	Låda/kartong	10
	Kartong/pall	80
Lagring		Produkten bör förvaras i ett välventilerat lager, med relativ luftfuktighet som inte överstiger 80 % och omgivningstemperaturen bör vara mellan -40 ℃ och +80 ℃. Dessutom bör det inte finnas någon sura, alkaliska eller frätande gaser.

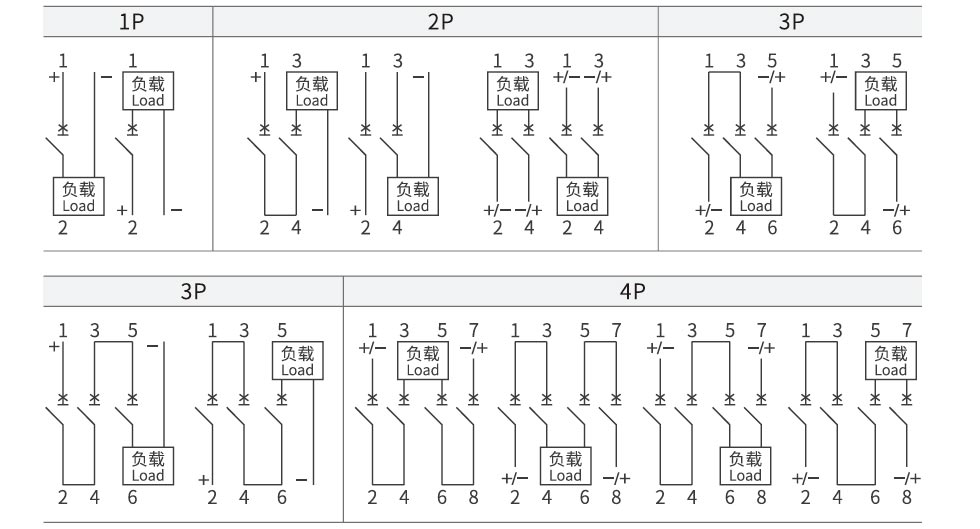

DC kopplingsschema

DC Miniature Circuit Breaker

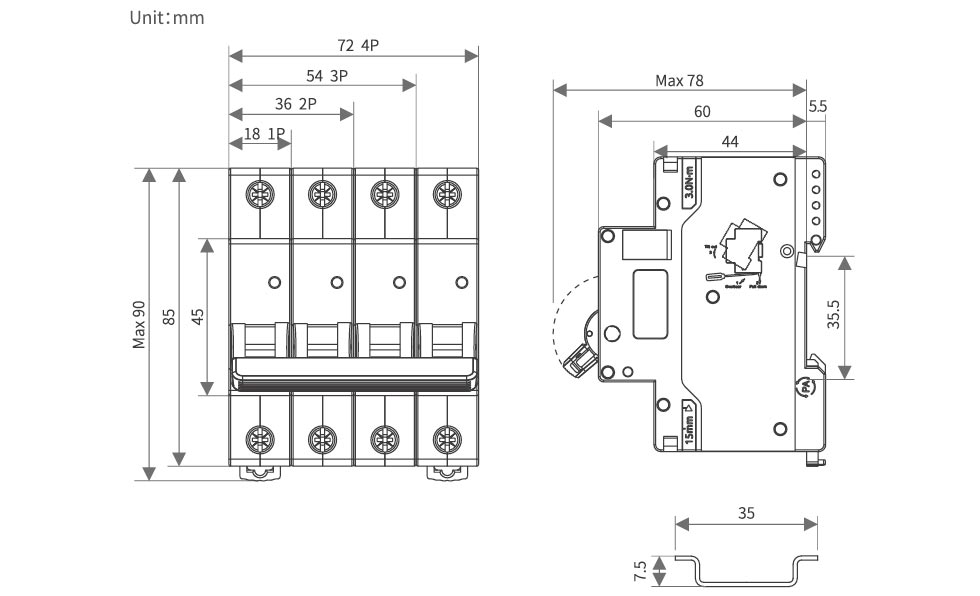

Utseende och installationsmått

DC Miniature Circuit Breaker

Nedsättningsfaktor

Tabell för temperaturnedstämpling

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15 ℃
Nominell driftströmkoefficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nominell driftströmkoefficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabell för höjdderatingfaktor

Höjd /m	2000	3000	4000	5000
Nominell arbetsströmskoefficient	1	0.96	0.91	0.86
Nominell arbetsspänningskoefficient	1	1	1	1
Nominell effektfrekvens tål spänningskoefficient	1	0.9	0.82	0.71
Nominell impulsmotstå spänningskoefficient	1	0.9	0.82	0.71
Nominell gräns kortslutningssegmentkapacitet och elektrisk livslängd Koefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Nedstämplingsfaktortabell för sida vid sida installation av MCBS

Antal MCB	1	2~3	4~5	6~8	9~10
In≤25A koefficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koefficient	1	0.92	0.8	0.7	0.6
80A≤In≤125A Koefficient	1	0.9	0.8	0.7	/

Åtföljande

MX extra frigöringsenhet
Nominell styrspänning Us	DC:24~48V AC:110~230V
Maximal utlösningstid	<10 ms
Spolemotstånd	50
Begränsa strömmen	≥1,6A
Mekaniskt liv	10 000 gånger
Elektriskt liv	4000 gånger
Ledningsmoment	0,8N·m
Kabeldragningsförmåga	1,0 mm² hård tråd
	1,0 mm² Mjuk tråd med anslutningsöglor
Drifttemperaturområde	-30℃~+70℃


Miljöförhållanden	Det ska inte finnas några explosiva farliga ämnen och inga skadliga gaser eller ledande damm som kan korrodera eller skada isoleringen
Monteringsläge	Till vänster om strömbrytaren

Installationsvillkor	DIN35mm standard skena montering

Hjälpkontakt OF
Kontaktbrytningskapacitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minsta driftspänning	5V
Minsta driftström	10mA
Nominell isolationsspänning	500V
Märkbegränsad kortslutningsström	1000A
Överenskommen värmeström Ith	4A
Mekaniskt liv	10 000 (ggr)
Elektriskt liv	4000 (ggr)
Ledningsmoment	0,8N·m
Kabeldragningsförmåga	1,0 mm²
Antal kontakter	1 normalt öppen, 1 normalt stängd

Drifttemperaturområde	-30℃~+70℃


Miljöförhållanden	Det ska inte finnas några explosiva farliga ämnen och inga skadliga gaser eller ledande damm som kan korrodera eller skada isoleringen
Monteringsläge	Till vänster om strömbrytaren

Installationsvillkor	DIN 35 mm standardskena montering
