Högspännings DC miniatyrbrytare

SYB5-40P High Voltage DC Miniature Breaker, levererad av den Kina-baserade tillverkaren Zhejiang Soutya New Energy LLC, ger 1 500 V DC kretsskydd.
Nyckelfunktioner
• Högspänningskapacitet: enpolig 500 V DC, upp till 1 500 V DC – färre strängar, lägre kostnad.
• Icke-polariserat, dubbelriktat skydd för snabbare och enklare installation.
• Dubbelbrytande kontakter med extra brett kontaktgap för överlägsen säkerhet.
• Idealisk för DC-kombinationsboxar i solcellssystem.

Skicka förfrågan

Produktbeskrivning

SGB5-40P High Voltage DC Miniature Breaker levererad av Kina tillverkaren Zhejiang Soutya New Energy LLC, är en 1500 V DC, dubbelriktad och opolariserad dvärgbrytare med 1,5 kA brytning, idealisk för PV, BESS och EV-laddarskydd.

Karakteristisk

mikronät.
Icke-polärt dubbelriktat skydd;
Överbelastningsskydd;
Kort båge;
Kortslutningsskydd;
Hög brytkapacitet;

Certifikat: CB ,CE, TUV , UKCA

Applikationsscenarier

SGB5-40P högspännings DC miniatyrbrytare ger platsbesparande, säkert dubbelriktat skydd för 1 500 V DC förnybar energisystem—PV, lagring, EV-laddare och DC

1. PV DC-kombinationsboxar

– 1500 V DC-klassning tillåter längre strängar, vilket minskar antalet kombinerarlådor; dubbelriktat skydd hanterar omvänd nattetid strömmar.

2. Batteriställ för kommersiella/bostäder

– Opolariserad kabeldragning förenklar parallellkoppling eller batteribyte moduler; termisk-magnetisk utlösning isolerar snabbt laddnings-/urladdningsfel.

3. 150 kW+ DC snabbladdningsstationer

– 18 mm bred DIN-skena design passar kompakta laddare; 1,5 kA brytkapacitet säkrar den interna DC-bussen.

4. DC-mikronät och datacenter DC-distribution

– Skyddar 750 V / 1 000 V / 1 500 V DC-grenkretsar; B, C eller D kurvor matchar olika lastprofiler.

5. Distribuerad PV på hög höjd eller utomhus

– Fungerar från -30 °C till +70 °C utan nedstämpling upp till 2 000 m höjd, passar tuffa miljöer.

Teknisk parameter

Modell		SGB5-40P
Pole		1P	2P	3P	4P
Nominell arbetsspänning Ue		500VDC	1000VDC	1500VDC	1500VDC

Maximal ramström		40A
Bedömd ström in		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominell isolationsspänning Ui		1000VDC		1500VDC
Märkimpulsmotståndsspänning Uimp		8kV

Utlösningsegenskaper		B/C/D
Snubblande typ		Termisk-magnetisk
Driftsbrytkapacitet Ics		1,5kA(DC)

Ultimat brytkapacitet lcu		1,5kA(DC)
Elektriskt liv
Faktiskt medelvärde		I snitt 1000 gånger
Standard specificerat värde		300 gånger
Mekaniskt liv
Faktiskt medelvärde		≥15 000 gånger
Standard specificerat värde		9700 gånger
Överspänningskategori		Ⅲ
Föroreningsgrad		3
Skyddsnivå		IP40; Terminal IP20
Fukt- och värmebeständighet		Kategori 2
Relativ luftfuktighet		≤95 %
Vibrationsmotstånd		Enligt IEC60068-2-6
Parametrar för mekanisk slagtålighet		Enligt IEC60068-2-27

Kabelkapacitet		2,5~35mm²
Ledningsmoment		3,0 Nm
Driftsomgivningstemperatur		-30℃~+70℃
Förvaring omgivningstemperatur		-40℃~+85℃
Installationsmetod		DIN35
Höjd över havet		≤2000m
Vikt		0,13 kg/stång
Dimensionera	Längd	108 mm

	Bredd	18 mm	36 mm	54 mm	72 mm
	Höjd	Max 78 mm
Paket	St/kartong	12	6	4	3

	Låda/kartong	10
	Kartong/pall	80
Lagring		Produkten bör förvaras i ett välventilerat lager, med relativ luftfuktighet som inte överstiger 80 % och omgivningstemperaturen bör vara mellan -40 ℃ och +80 ℃. Dessutom bör det inte finnas någon sura, alkaliska eller frätande gaser.

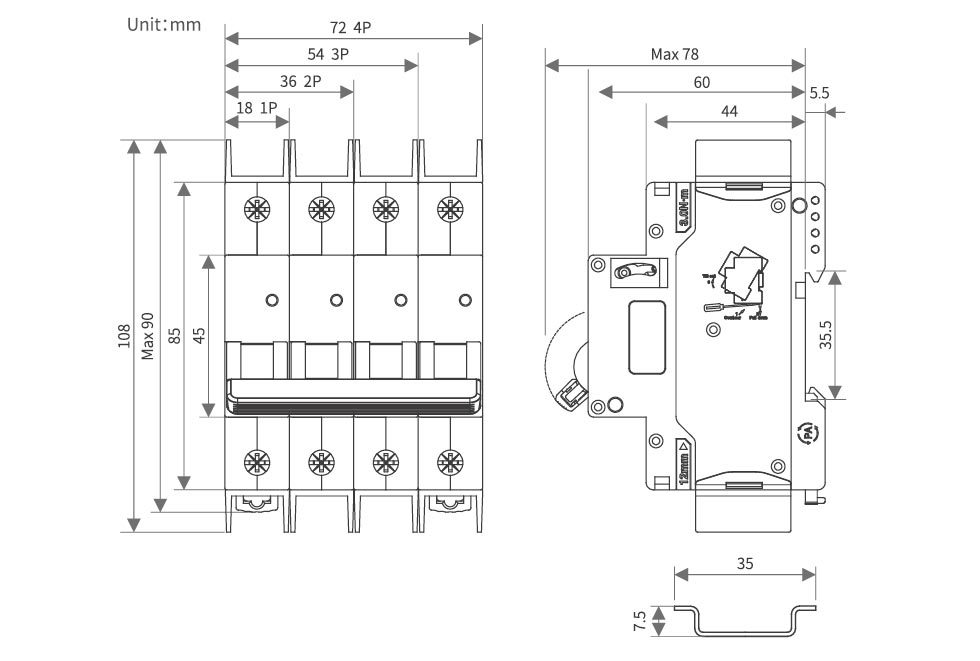

Utseende och installationsmått

High Voltage DC Miniature Circuit Breaker

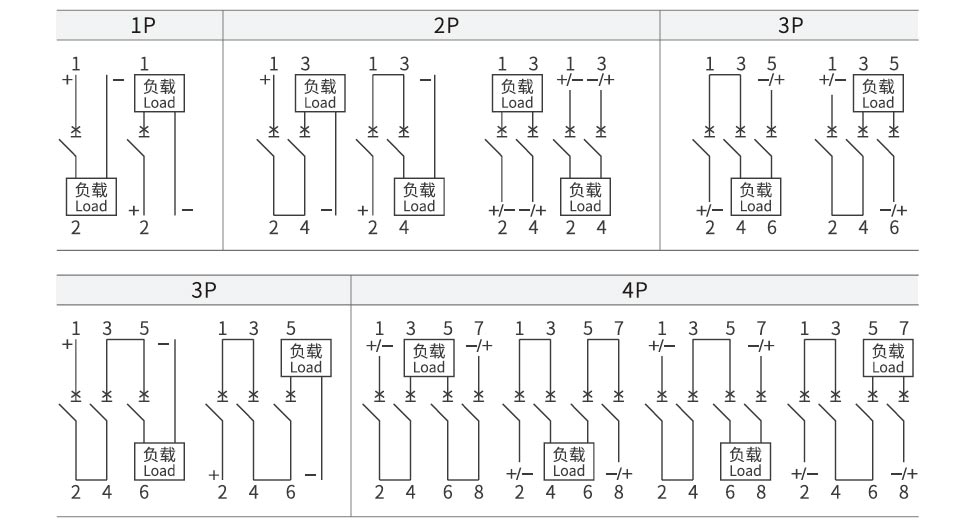

DC kopplingsschema

High Voltage DC Miniature Circuit Breaker

Nedsättningsfaktor

Tabell för temperaturnedstämpling

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15 ℃
Nominell driftströmkoefficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nominell driftströmkoefficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabell för höjdderatingfaktor

Höjd /m	2000	3000	4000	5000
Nominell arbetsströmskoefficient	1	0.96	0.91	0.86
Nominell arbetsspänningskoefficient	1	1	1	1
Nominell effektfrekvens tål spänningskoefficient	1	0.9	0.82	0.71
Nominell impulsmotstå spänningskoefficient	1	0.9	0.82	0.71
Nominell gräns kortslutningssegmentkapacitet och elektrisk livslängd Koefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Nedstämplingsfaktortabell för sida vid sida installation av MCBS

Antal MCB	1	2~3	4~5	6~8	9~10
In≤25A koefficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koefficient	1	0.92	0.8	0.7	0.6

Åtföljande

MX extra frigöringsenhet
Nominell styrspänning Us	DC:24~48V AC:110~230V
Maximal utlösningstid	<10 ms
Spolemotstånd	5Ω
Begränsa strömmen	≥1,6A
Mekaniskt liv	10 000 gånger
Elektriskt liv	4000 gånger
Ledningsmoment	0,8N·m
Kabeldragningsförmåga	1,0 mm² hård tråd
	1,0 mm² Mjuk tråd med anslutningsöglor
Drifttemperaturområde	-30℃~+70℃


Miljöförhållanden	Det ska inte finnas några explosiva farliga ämnen och inga skadliga gaser eller ledande damm som kan korrodera eller skada isoleringen
Monteringsläge	Till vänster om strömbrytaren

Installationsvillkor	DIN35mm standard skena montering

Hjälpkontakt OF
Kontaktbrytningskapacitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minsta driftspänning	5V


Minsta driftström	10mA


Nominell isolationsspänning	500V
Märkbegränsad kortslutningsström Ik	1000A
Överenskommen värmeström Ith	4A
Mekaniskt liv	10 000 gånger
Elektriskt liv	4000 gånger
Ledningsmoment	0,8N·m
Kabeldragningsförmåga	1,0 mm²
Antal kontakter	1 normalt öppen, 1 normalt stängd

Drifttemperaturområde	-30℃~+70℃
Miljöförhållanden	Det ska inte finnas några explosiva farliga ämnen och inga skadliga gaser eller ledande damm som kan korrodera eller skada isoleringen

Monteringsläge	Till vänster om strömbrytaren

Installationsvillkor	DIN 35mm standard skena montering
